EPG.00.304.NLN

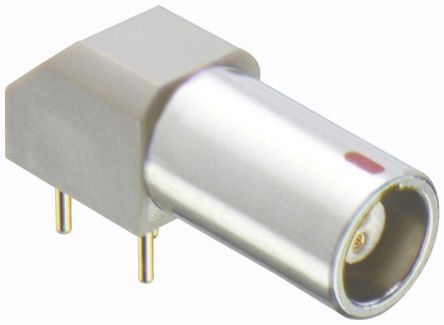

EPG.00.304.NLN图片1

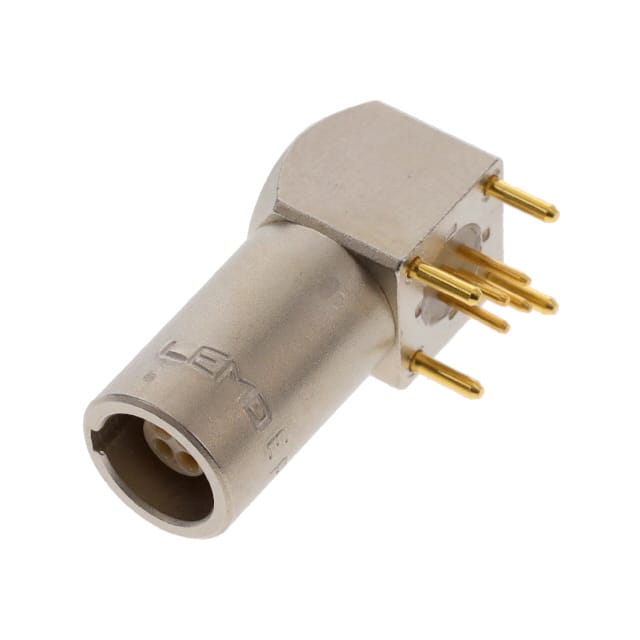

EPG.00.304.NLN图片2
EPG.00.304.NLN图片3
EPG.00.304.NLN图片4
EPG.00.304.NLN图片5
EPG.00.304.NLN概述

PCB Socket ### 00 系列金属微型 00 系列连接器只需 2 或 4 极,能大大节省空间。 电缆插头可插接面板安装插座、印刷电路板安装插座或电缆插座,实现直插连接。 所有端接均通过焊接完成。 电缆插头和插座随附有电缆夹头,可接入直径高达 3.5mm 的电缆并配有应力消除支承螺母。连接导线直径 | 0.35 mm ---|--- 触点电阻 | 8 mΩ 介电强度 | 19 kV/mm PEEK 主体材料 | 黄铜 UNSC 38500 主体镀层 | 铬 电缆和面板安装 | 铬 PCB(印刷电路板)安装 | 镍 触点电镀 | 在 MIL-G-4520C 类型 1 第 1 类上镀金 引脚 | 黄铜 插座 | 青铜 触点电镀 | 在 MIL-G-4520C 类型 1 第 1 类上镀金

PCB Socket


欧时:
4路 通孔 直角 圆形连接器 插�


得捷:
CONN RCPT FMALE 4POS GOLD SOLDER


Chip1Stop:
Conn Circular F 4 POS Solder RA Thru-Hole 4 Terminal 1 Port


Verical:
Conn Circular F 4 POS Solder RA Thru-Hole 4 Terminal 1 Port


EPG.00.304.NLN中文资料参数规格
技术参数

触点数 4

极性 Female

额定电流 2 A

针脚数 4

工作温度Max 250 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

外形尺寸

长度 17.5 mm

宽度 7 mm

高度 7 mm

物理参数

触点材质 Beryllium Copper

工作温度 -55℃ ~ 250℃

外壳材质 Brass

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买EPG.00.304.NLN
型号: EPG.00.304.NLN
制造商: Lemo-USA 雷莫
描述:PCB Socket ### 00 系列金属 微型 00 系列连接器只需 2 或 4 极,能大大节省空间。 电缆插头可插接面板安装插座、印刷电路板安装插座或电缆插座,实现直插连接。 所有端接均通过焊接完成。 电缆插头和插座随附有电缆夹头,可接入直径高达 3.5mm 的电缆并配有应力消除支承螺母。 连接导线直径 | 0.35 mm ---|--- 触点电阻 | 8 mΩ 介电强度 | 19 kV/mm PEEK 主体材料 | 黄铜 UNSC 38500 主体镀层 | 铬 电缆和面板安装 | 铬 PCB(印刷电路板)安装 | 镍 触点电镀 | 在 MIL-G-4520C 类型 1 第 1 类上镀金 引脚 | 黄铜 插座 | 青铜 触点电镀 | 在 MIL-G-4520C 类型 1 第 1 类上镀金
