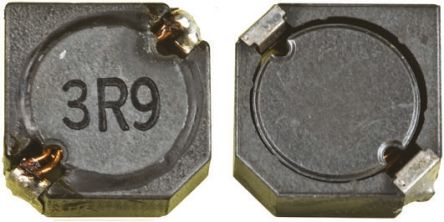

ELLCTV 系列磁性屏蔽线绕扼流圈Panasonic ELLCTV 线绕固定电感器具有大电流能力和低直流电阻。 ELLCTV 固定电感器具有磁性屏蔽结构，可与自动插入一起使用### 应用典型应用包括用于娱乐设备和计算机外围设备的直流-直流电路、斩波器电路去耦扼流圈。 尺寸 mm --- 类型 | 长 x 宽 x 高 ELLCTV | 12 x 12 x 4.5 ### Panasonic 非标准 SMT 电感器（扼流圈）
ELLCTV 系列磁性屏蔽线绕扼流圈
ELLCTV 线绕固定器具有大电流能力和低直流电阻。 ELLCTV 固定电感器具有磁性屏蔽结构，可与自动插入一起使用
### Panasonic 非标准 SMT 电感器（扼流圈）
欧时:
Panasonic ELLCTV 系列 屏蔽 6.8 μH 绕线贴片电感器 ELLCTV6R8N, ±30%容差, 4.5A Idc, 14mΩ最大直流电阻
安富利:
Ind Power Choke Shielded Wirewound 6.8uH 30% 100KHz 4.5A Embossed Carrier T/R
容差 ±30 %
电感 6.8 µH
自谐频率 100 kHz
产品系列 ELLCTV
电阻 14.0 mΩ
共振频率 100 kHz
电感公差 ±30 %
测试频率 100 kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
电阻DC Max 0.014 Ω
引脚数 2

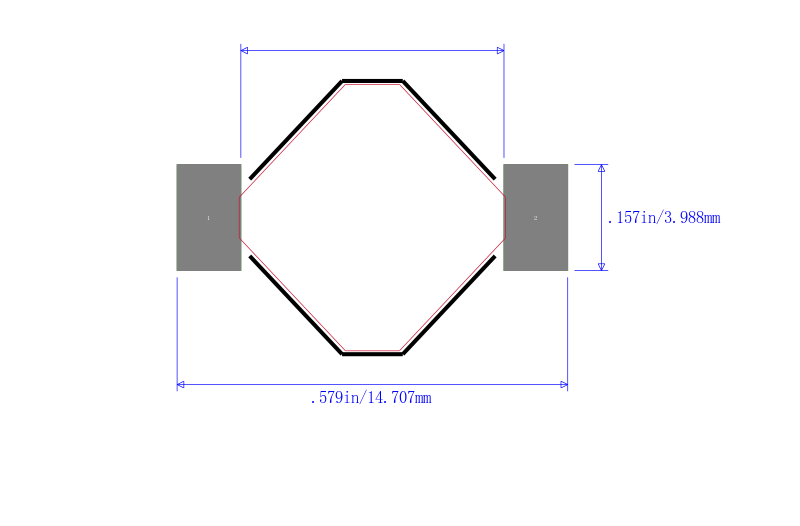

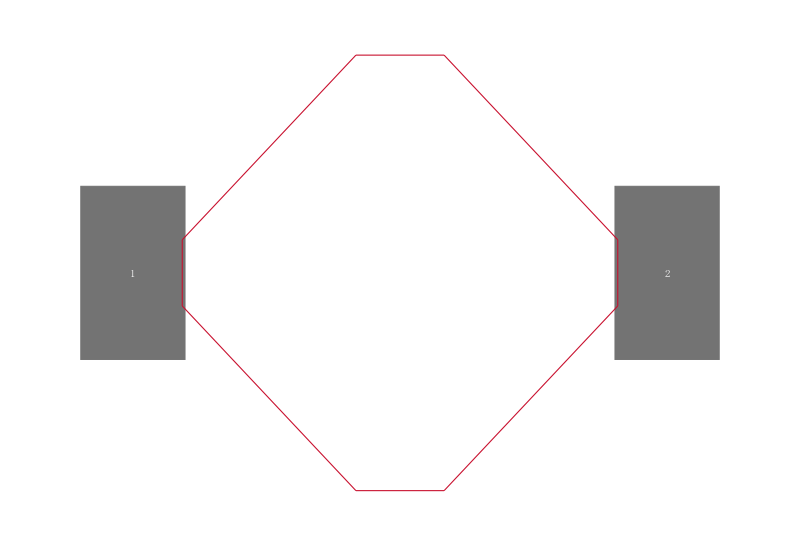

封装 1245/12*12*4.5mm
长度 12 mm
高度 4.5 mm
封装 1245/12*12*4.5mm
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 500
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ELLCTV6R8N Panasonic 松下 | 当前型号 | 当前型号 |
B82477G4682M 爱普科斯 | 功能相似 | ELLCTV6R8N和B82477G4682M的区别 |
B82477G4682M000 爱普科斯 | 功能相似 | ELLCTV6R8N和B82477G4682M000的区别 |
