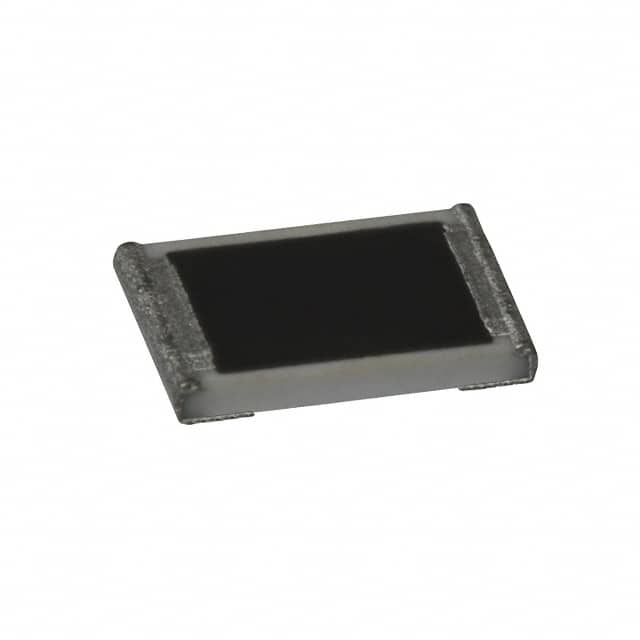

ERJ2RHD3901X概述
PANASONIC ELECTRONIC COMPONENTS ERJ2RHD3901X 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 3.9 kohm, 50 V, 0402 [1005公制], 63 mW, ± 0.5%
ERJ系列2R型器是一款车用级别厚膜片式电阻器. 电阻值范围100 ohm至100Kohm, E24与E96十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件以及三层电极, 高可靠性.
- .
- EIA 0402外壳尺寸
- .
- 体积小, 重量轻的电阻
- .
- 车用级别AEC-Q200合规
- .
- 最高额定功率: 63mW
- .
- 电阻容差为±0.5％
- .
- 温度系数TCR: ±50ppm /°C
- .
- 工作温度范围为-55°C至+ 125°C
- .
- 符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准
- .
- 适合回流焊和流焊
ERJ2RHD3901X中文资料参数规格
技术参数
额定电压DC 50.0 V
容差 ±0.5 %
额定功率 63 mW
产品系列 ERJ2R
电阻 3.9 kΩ
阻值偏差 ±0.5 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装公制 1005
封装 0402
外形尺寸
长度 1 mm
宽度 0.5 mm
高度 0.35 mm
封装公制 1005
封装 0402
物理参数
工作温度 -55℃ ~ 125℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 10000
制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
符合标准
RoHS标准
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ2RHD3901X引脚图与封装图
