ECA2VHG101

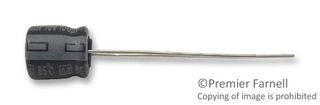

ECA2VHG101图片1

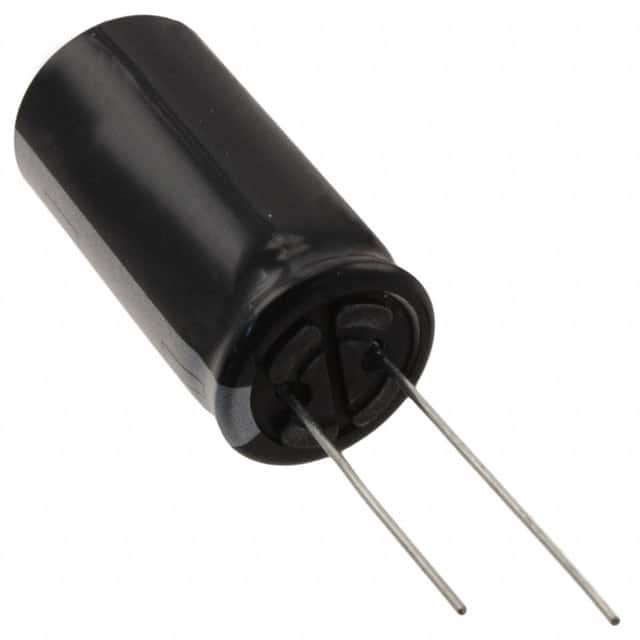

ECA2VHG101图片2
ECA2VHG101图片3
ECA2VHG101概述

径向引线型 Radial Lead Type

The NHG series is automotive grade Type A, radial leaded polarized aluminium electrolytic capacitor. NHG series parts cover broad range of voltage ratings and capacitance values. Typical applications include audio, video and general purpose electronic circuits.

.
Capacitance value ranges 2.2µF to 22000µF for 6.3VDC to 100VDC
.
Capacitance value ranges 1µF to 330µF for 160VDC to 450VDC
.
Available in -55°C to 105°C and -25°C to 105°C temperature range based on rated voltage
.
Capacitance tolerance is ±20%
.
Endurance at 105°C from 1000h to 2000h
.
Low ESR and high ripple current
.
Automotive grade AEC-Q200 compliant
ECA2VHG101中文资料参数规格
技术参数

额定电压DC 350 V

电容 100 µF

容差 ±20 %

纹波电流 375 mA

工作温度Max 105 ℃

工作温度Min -25 ℃

额定电压 350 V

封装参数

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

高度 31.5 mm

直径 18.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Each

寿命(小时) 2000 h

制造应用 Consumer Electronics, Power Management, Industrial, Portable Devices, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买ECA2VHG101
型号: ECA2VHG101
制造商: Panasonic 松下
描述:径向引线型 Radial Lead Type
替代型号ECA2VHG101
型号/品牌 代替类型 替代型号对比

ECA2VHG101

Panasonic 松下

当前型号

当前型号

MCAX350V107M18X36

Multicomp

功能相似

ECA2VHG101和MCAX350V107M18X36的区别
