ESQ-108-12-G-D概述

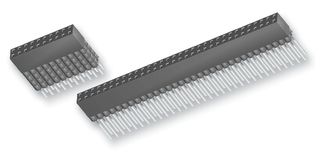

板至板连接, 2.54 mm, 16 触点, 插座, ESQ Series, 通孔安装, 2 排

公司的ESQ系列是一款0.100英寸 2.54mm PC/104™通孔高架插座条. 该可连接Samtec TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS系列连接器. 该器件是自嵌套插座条, 具有标准和低插入力触芯, 0.025英寸 0.635mm方形尾线. 适用于PC/104™应用.

.: Tiger Buy™触芯系统, 锁定引线与极化选项

.: 单排, 双排, 三排, 多达108根引脚

.: 2.54mm间距, 竖直方向

.: 工作温度范围-55°C至+125°C 镀金, 和-55°C至+105°C 镀锡

.: 黑色玻璃填充聚酯绝缘材料, 磷青铜触芯

.: 10mohm接触电阻, 100周期, 10µ英寸 0.25µm 镀金

.: 额定电流: 每引脚5.2A ESW/TSW, 每引脚5.7A 每行1引脚 ESQ/TSW

.: 额定电压为550VAC, 可连接TSW或ESQ

.: 10µ英寸镀金触芯, 尾部镀雾锡/20µ英寸镀金触芯, 镀闪金平衡/镀雾锡

.: 符合UL E111594和CSA 090871_0_000 标准

ESQ-108-12-G-D中文资料参数规格

技术参数

触点数 16

极性 Female

触点电镀 Gold

额定电流 5.7A/触头

排数 2

针脚数 16

拔插次数 100

额定电流Max 5.7A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

额定电压 550 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 11.05 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15
