PANASONIC ELECTRONIC COMPONENTS ELJFA100JF 表面贴装高频电感器, ELJ-FA系列, 10 µH, ± 5%, 1210 [3225 公制], 36 MHz, 2.1 ohm
值Inductance| 10UH \---|--- 误差Tolerance| ±5% 额定电流Current Rating| 140mA 饱和电流Current - Saturation| 不同频率时的Q值Q @ Frequency| 30 @ 2.52MHz 自振谐频率SRFFrequency - Self Resonant| 36MHz DC电阻DCRDC Resistance DCR| 2.1Ω/Ohm 屏蔽Shielding| 无屏蔽 Unshielded Description & Applications| ● General use wire wound and resin molded chip inductor. Features ● High Q ● Good for mounting ● Wide allowable range 1.0 nH to 1000 µH ● Recommended Applications ● CTV, VTR, HIC, HDD, FDD, Cordless telephones, Portable telephones Pagers, Video cameras 描述与应用| ●通用线绕和树脂模压片式电感器。 特点 ●高Q值 ●适合安装 ●允许的范围宽（1.0 nH至1000μH） ●推荐应用 ●CTV，VTR，HIC，硬盘，软驱，无绳电话，便携式电话 寻呼机，视频摄像头
额定电流 0.14 A
电感 10 µH
自谐频率 36 MHz
Q值 30.0
产品系列 ELJFA
电阻 2.10 Ω
共振频率 36.0 MHz
屏蔽 No
电感公差 ±5 %
测试频率 2.52 MHz
电阻DC） 2.1 Ω
额定电流DC 140 mA
工作温度Max 85 ℃
电阻DC Max 2.1 Ω
安装方式 Surface Mount
引脚数 2

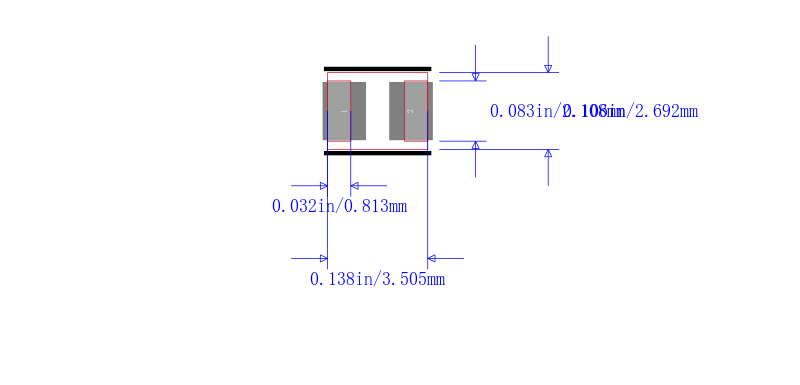

封装 1210
长度 3.2 mm
宽度 2.5 mm
高度 2.2 mm
封装 1210
工作温度 -20℃ ~ 85℃
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Consumer Electronics, 消费电子产品, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ELJFA100JF Panasonic 松下 | 当前型号 | 当前型号 |
NLV32T-100J-PF 东电化 | 功能相似 | ELJFA100JF和NLV32T-100J-PF的区别 |
CM322522-100KL 伯恩斯 | 功能相似 | ELJFA100JF和CM322522-100KL的区别 |
PM1210-100J-RC 伯恩斯 | 功能相似 | ELJFA100JF和PM1210-100J-RC的区别 |
