ELJ-PA1R5MF

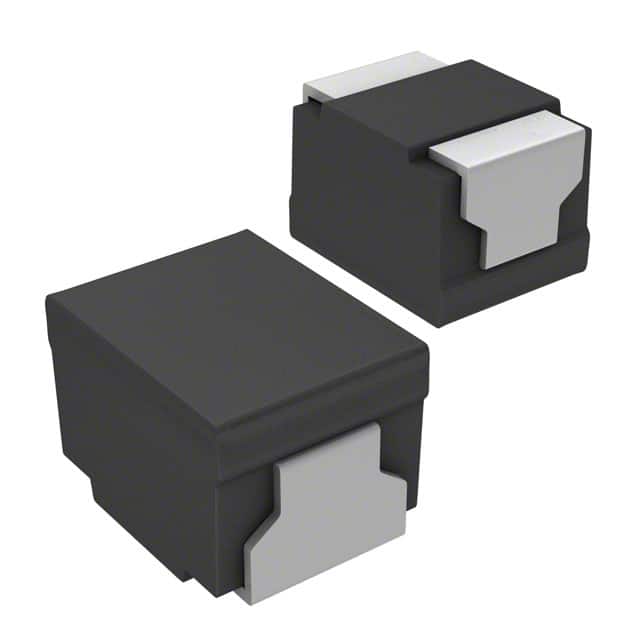

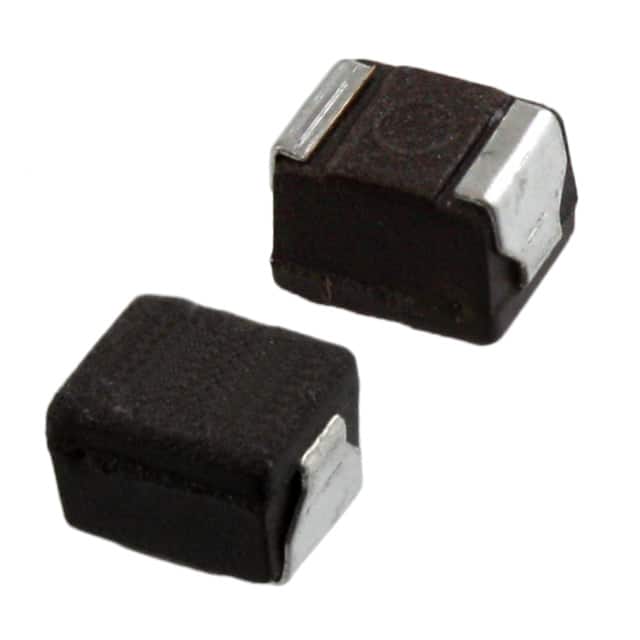

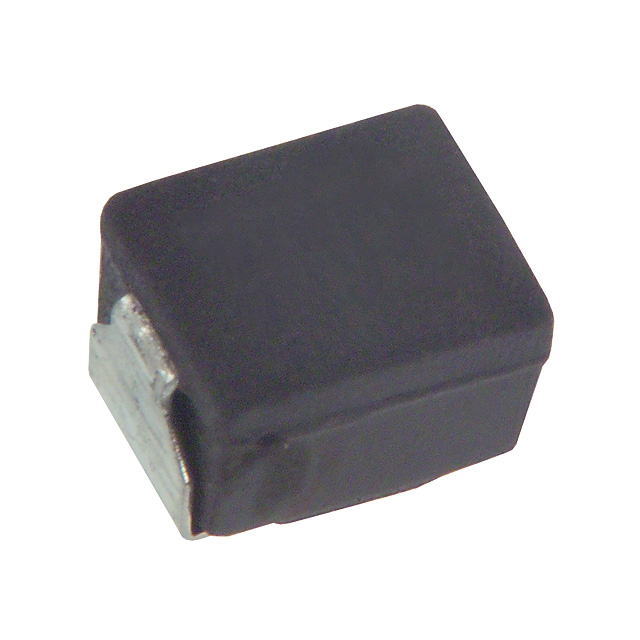

ELJ-PA1R5MF图片1
ELJ-PA1R5MF图片2
ELJ-PA1R5MF图片3
ELJ-PA1R5MF图片4
ELJ-PA1R5MF图片5
ELJ-PA1R5MF图片6
ELJ-PA1R5MF图片7
ELJ-PA1R5MF图片8
ELJ-PA1R5MF图片9
ELJ-PA1R5MF图片10
ELJ-PA1R5MF图片11
ELJ-PA1R5MF图片12
ELJ-PA1R5MF图片13
ELJ-PA1R5MF图片14
ELJ-PA1R5MF图片15
ELJ-PA1R5MF概述

Inductor Power Chip Molded Wirewound 1.5uH 20% 7.96MHz 7Q-Factor Ferrite 550mA 180Mohm DCR 1210 T/R

无屏蔽 绕线 器 180 毫欧最大 1210(3225 公制)


得捷:
FIXED IND 1.5UH 550MA 180MOHM SM


Verical:
Inductor Power Chip Molded Wirewound 1.5uH 20% 7.96MHz 7Q-Factor Ferrite 0.55A 0.18Ohm DCR 1210 T/R


MASTER:
Inductor Power Chip Molded Wirewound 1.5uH 20% 7.96MHz 7Q-Factor Ferrite 550mA 180mOhm DCR 1210 T/R


Online Components:
Inductor Power Chip Molded Wirewound 1.5uH 20% 7.96MHz 7Q-Factor Ferrite 550mA 180mOhm DCR 1210 T/R


Electro Sonic:
Inductor Power Chip Molded Wirewound 1.5uH 20% 7.96MHz 7Q-Factor Ferrite 550mA 180mOhm DCR 1210 T/R


Win Source:
1.5μH Unshielded Wirewound Inductor 550mA 180 mOhm Max 1210 3225 Metric


ELJ-PA1R5MF中文资料参数规格
技术参数

额定电流 550 mA

容差 ±20 %

电感 1.5 µH

自谐频率 110 MHz

Q值 7.0

屏蔽 No

测试频率 7.96 MHz

电阻DC) ≤180 mΩ

电阻DC Max 180 mΩ

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 1210

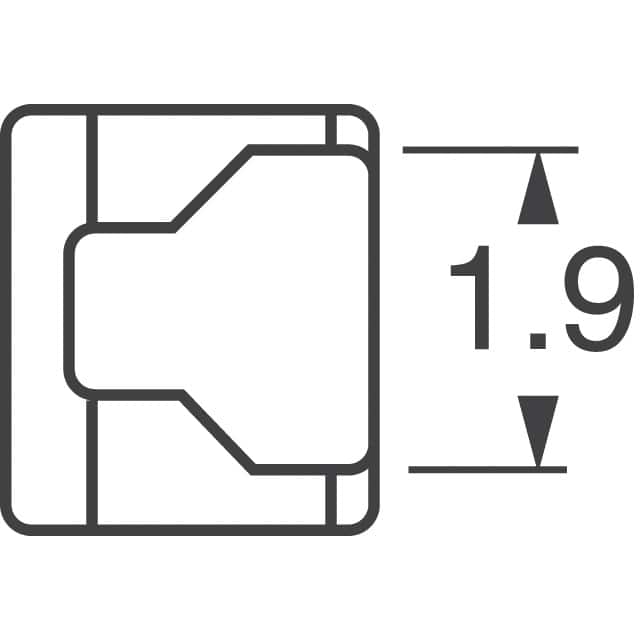

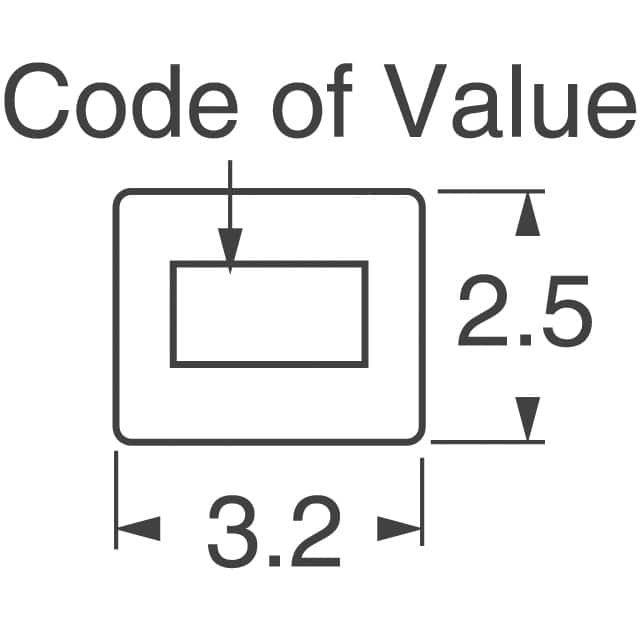

外形尺寸

长度 3.20 mm

宽度 2.5 mm

高度 2.7 mm

封装公制 3225

封装 1210

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8504508000

数据手册

在线购买ELJ-PA1R5MF
型号: ELJ-PA1R5MF
制造商: Panasonic 松下
描述:Inductor Power Chip Molded Wirewound 1.5uH 20% 7.96MHz 7Q-Factor Ferrite 550mA 180Mohm DCR 1210 T/R
替代型号ELJ-PA1R5MF
型号/品牌 代替类型 替代型号对比

ELJ-PA1R5MF

Panasonic 松下

当前型号

当前型号

NLCV32T-1R5M-PF

东电化

功能相似

ELJ-PA1R5MF和NLCV32T-1R5M-PF的区别

NLCV32T-1R5M-EF

东电化

功能相似

ELJ-PA1R5MF和NLCV32T-1R5M-EF的区别

NLCV32T-1R5M-PFR

东电化

功能相似

ELJ-PA1R5MF和NLCV32T-1R5M-PFR的区别
