ER74 系列 2.5W，轴向ER 系列为高功耗硅树脂涂层电阻器 提供特殊脉冲式 可耐受大多数溶剂 标准容差 | | >1Ω ---|---|--- 70°C 时功率 | 2.5W | 2.5W 20°C 时的功率 | 3W | 3W 电阻容差 | ±10% | ±5% 温度系数 | ±200ppm/°C | ±60ppm/°C 工作温度 | \- 55 ° C？+200 ° C | \- 55 ° C？+200 ° C 极限元件电压 | 100V | 100V 主体长度 | 11.5mm，13.5mm（最大值） | 11.5mm，13.5mm（最大值） 主体直径 | 5.3mm，6mm（最大值） | 5.3mm，6mm（最大值） 引线长度 | 38mm | 38mm 引线直径 | 0.8mm | 0.8mm ### 硅酮涂敷，轴向线绕功率电阻器，生产符合非常高的标准，并使用坚固的焊接顶盖和引线结构方法，可提供相当大的强度和抗损坏性能。 该元件绕在陶瓷模型上，并涂有非易燃硅酮粘固粉。

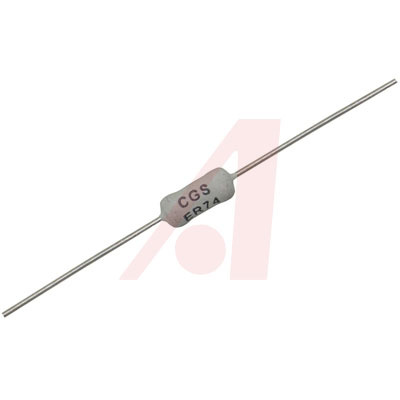

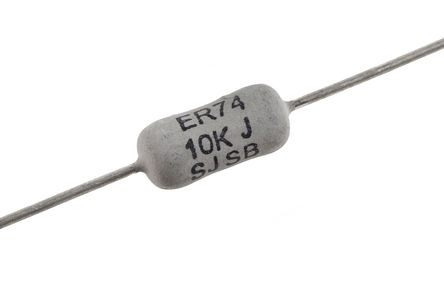

ER74 系列 2.5W，轴向
ER 系列为高功耗硅树脂涂层器
提供特殊脉冲式
可耐受大多数溶剂
标准容差 | <1Ω | >1Ω
---|---|---
70°C 时功率 | 2.5W | 2.5W
20°C 时的功率 | 3W | 3W
电阻容差 | ±10% | ±5%
温度系数 | ±200ppm/°C | ±60ppm/°C
工作温度 | \- 55 ° C？+200 ° C | \- 55 ° C？+200 ° C
极限元件电压 | 100V | 100V

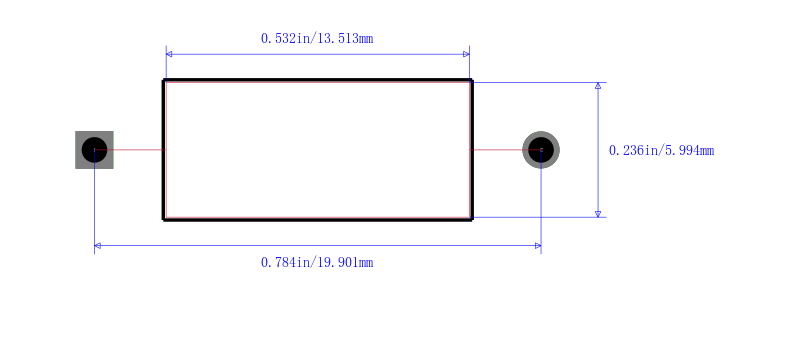

主体长度 | 11.5mm，13.5mm（最大值） | 11.5mm，13.5mm（最大值）
主体直径 | 5.3mm，6mm（最大值） | 5.3mm，6mm（最大值）
引线长度 | 38mm | 38mm
引线直径 | 0.8mm | 0.8mm
额定电压DC 100 V
容差 ±5 %
额定功率 3 W
电阻 10 kΩ
阻值偏差 ±5 %
工作温度Max 200 ℃
工作温度Min -55 ℃
额定电压 100 V
安装方式 Through Hole
引脚数 2
封装 轴向引线
长度 13.5 mm
直径 Φ6.00mm
脚长度 38 mm
封装 轴向引线
工作温度 -55℃ ~ 200℃
温度系数 ±60 ppm/℃
产品生命周期 Active
包装方式 Box
最小包装 1000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8533210050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ER7410KJT TE Connectivity 泰科 | 当前型号 | 当前型号 |
W21-10KJI TT Electronics/Welwyn | 完全替代 | ER7410KJT和W21-10KJI的区别 |
C3A10KJT 泰科 | 功能相似 | ER7410KJT和C3A10KJT的区别 |
MOR03SJ0103A19 Multicomp | 功能相似 | ER7410KJT和MOR03SJ0103A19的区别 |
