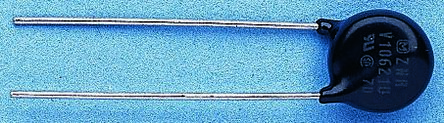

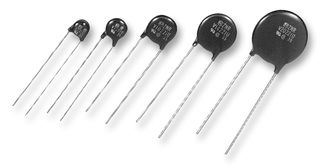

ERZV14D680

ERZV14D680图片1
ERZV14D680图片2
ERZV14D680图片3
ERZV14D680图片4
ERZV14D680图片5
ERZV14D680图片6
ERZV14D680概述

ZNR 系列,14mm 直径,Panasonic相对于紧凑的结构而言,具有较大的浪涌电流处理能力 相对于标准变速器而言,提升了 2 浪涌电流处理能力 类型 | 直径 (标称 /最大)mm | 节距 mm | 高度(印刷电路板上) mm ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器 径向金属氧化物变阻器

金属氧化物变阻器 ZNR 系列,14mm 直径,

相对于紧凑的结构而言,具有较大的浪涌电流处理能力

相对于标准变速器而言,提升了 2 浪涌电流处理能力


欧时:
### 金属氧化物变阻器 ZNR 系列,14mm 直径,Panasonic相对于紧凑的结构而言,具有较大的浪涌电流处理能力 相对于标准变速器而言,提升了 2 浪涌电流处理能力 类型 | 直径 (标称 /最大)mm | 节距 mm | 高度(印刷电路板上) mm ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器 径向金属氧化物变阻器


e络盟:
TVS压敏电阻, 40 V, 56 V, ZNR V系列, 135 V, 片状 14mm, 氧化锌非线性电阻 ZNR


艾睿:
Look no further, this ERZ-V14D680 MOV from Panasonic is a variable resistor. This part has a pitch of 7.5 mm. Its maximum surge current is 2000 A. This device&s;s clamping current is 10 A and clamping voltage is 135 V. This voltage dependent resistor has an operating temperature of -40 to 85 °C. This product comes packaged in bulk, so the parts will be stored loosely. This product is 18.5 mm tall and 5.3 mm deep with a diameter of 15.5 mm. The maximum AC voltage rating is 40 VAC and the maximum DC voltage rating is 56 VDC. Its capacitance value is 0.0055uF. This varistor has a voltage of 68 V.


安富利:
Var 40VAC/56VDC 2000A 68V Radial Bulk


Chip1Stop:
Var 40VAC/56VDC 2000A 68V Radial Bulk


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ERZV14D680  VARISTOR, 14MM DISC, 68V


ERZV14D680中文资料参数规格
技术参数

额定电压DC 56 V

额定电压AC 40 V

电容 5.5 nF

额定功率 100 mW

钳位电压 135 V

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压DC Max 65 V

额定电压AC Max 40 V

封装参数

安装方式 Through Hole

封装 片状 14mm

外形尺寸

宽度 5.3 mm

高度 18.5 mm

封装 片状 14mm

厚度 5.3 mm

物理参数

材质 Zinc Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

ERZV14D680引脚图与封装图

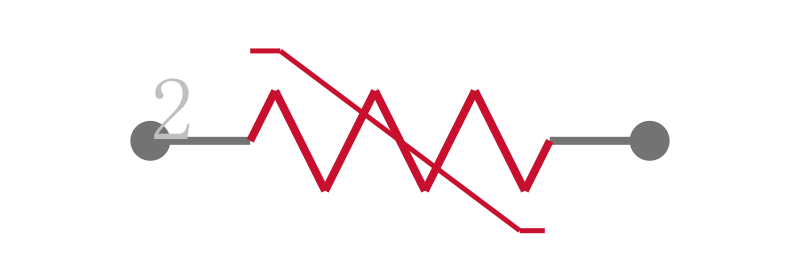

ERZV14D680引脚图

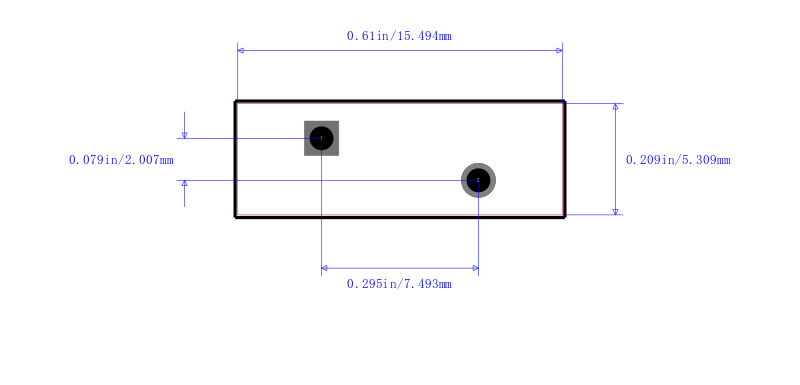

ERZV14D680封装图

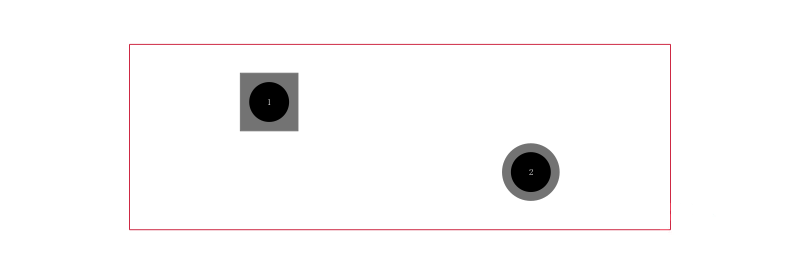

ERZV14D680封装焊盘图
在线购买ERZV14D680
型号: ERZV14D680
制造商: Panasonic 松下
描述:ZNR 系列,14mm 直径,Panasonic 相对于紧凑的结构而言,具有较大的浪涌电流处理能力 相对于标准变速器而言,提升了 2 浪涌电流处理能力 类型 | 直径 (标称 /最大)mm | 节距 mm | 高度(印刷电路板上) mm ---|---|---|--- ERZV05 | 5 / 7 | 5 ±1 | 10 ERZV07 | 7 / 8.5 | 5 ±1 | 11.5 ERZV10 | 10 / 12.5 | 7.5 ±1 | 15.5 ERZV14 | 14 / 16 | 7.5 ±1 | 19 ERZV20 | 20 / 21.5 | 10 ±1 | 24.5 ### 瞬态电压抑制器 径向金属氧化物变阻器
替代型号ERZV14D680
型号/品牌 代替类型 替代型号对比

ERZV14D680

Panasonic 松下

当前型号

当前型号

ERZV14D680CS

松下

完全替代

ERZV14D680和ERZV14D680CS的区别

B72214S0400K101

爱普科斯

功能相似

ERZV14D680和B72214S0400K101的区别

VF14P10681KEA

艾维克斯

功能相似

ERZV14D680和VF14P10681KEA的区别
