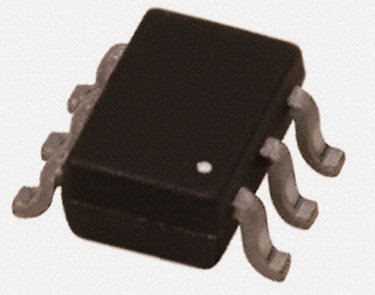

FAIRCHILD SEMICONDUCTOR FDC6330L 集成负载开关, 高压侧, 高电平有效, 1路输出, 20V, 2.5A, SSOT-6
The is an integrated load switch in 6 pin SSOT package. This load switch integrates a small N channel power MOSFET Q1 which drives large P channel power MOSFET Q2.
- .
- Input voltage range from 3V to 20V
- .
- Load current of 2.3A continuous and 10A pulsed
- .
- Control MOSFET Q1 includes zener protection for ESD ruggedness >6KV human body model
- .
- High performance PowerTrench technology for extremely low on-resistance
- .
- Operating temperature range from -55°C to 150°C
- .
- Static on-resistance of Ron 0.054ohm at Vgs=-12V and ID=-2.3A
- .
- Maximum power dissipation of 0.7W
额定电压DC 20.0 V
工作电压 20.0V max
额定电流 2.30 A
额定功率 0.7 W
输出接口数 1
输入电压DC 20.0 V
输出电流 2.3 A
针脚数 6
极性 N-Channel, P-Channel
耗散功率 0.7 W
漏源极电压Vds 20.0 V
连续漏极电流Ids 2.30 A
输出电流Max 2.3 A
输出电流Min 1.6 A
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 700 mW
电源电压Max 20 V
电源电压Min 3 V
输入电压 3V ~ 20V
安装方式 Surface Mount
引脚数 6
封装 TSOT-23-6
长度 3 mm
宽度 1.7 mm
高度 1 mm
封装 TSOT-23-6
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FDC6330L Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
FDC6326L 安森美 | 功能相似 | FDC6330L和FDC6326L的区别 |
SI3861BDV-T1-E3 Vishay Siliconix | 功能相似 | FDC6330L和SI3861BDV-T1-E3的区别 |
