FGH80N60FD2TU概述

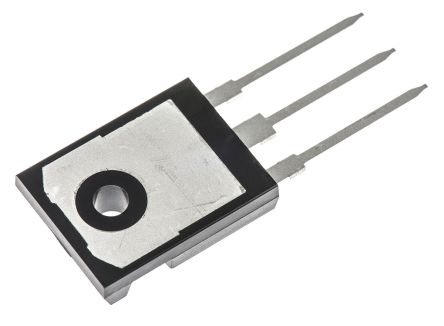

FAIRCHILD SEMICONDUCTOR FGH80N60FD2TU 单晶体管, IGBT, 通用, 80 A, 600 V, 290 W, 600 V, TO-247AD, 3 引脚

The is a novel Field Stop IGBT offers the optimum performance for induction heating and PFC applications where low conduction and switching losses are essential.

.: High current capability

.: High input impedance

.: Fast switching

.: 1.8V @ IC = 40A Low saturation voltage

FGH80N60FD2TU中文资料参数规格

技术参数

针脚数 3

耗散功率 290 W

击穿电压集电极-发射极 600 V

反向恢复时间 61 ns

额定功率Max 290 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 290 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.6 mm

宽度 4.7 mm

高度 20.6 mm

封装 TO-247-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买FGH80N60FD2TU

型号： FGH80N60FD2TU

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR FGH80N60FD2TU 单晶体管, IGBT, 通用, 80 A, 600 V, 290 W, 600 V, TO-247AD, 3 引脚

立即咨询

替代型号FGH80N60FD2TU

型号/品牌	代替类型	替代型号对比
FGH80N60FD2TU Fairchild 飞兆/仙童	当前型号	当前型号
IKW50N60T 英飞凌	功能相似	FGH80N60FD2TU和IKW50N60T的区别
STGW39NC60VD 意法半导体	功能相似	FGH80N60FD2TU和STGW39NC60VD的区别
STGY40NC60VD 意法半导体	功能相似	FGH80N60FD2TU和STGY40NC60VD的区别
