FJN3314RTA

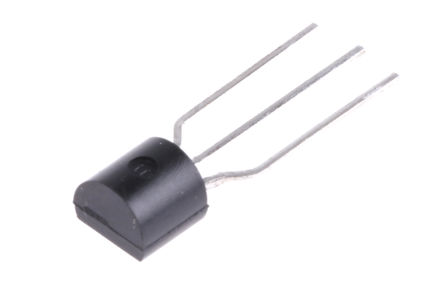

FJN3314RTA图片1

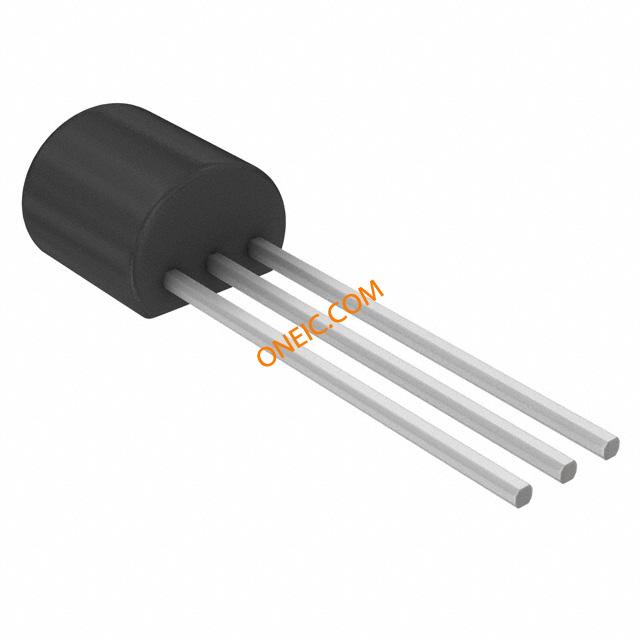

FJN3314RTA图片2
FJN3314RTA图片3
FJN3314RTA图片4
FJN3314RTA图片5
FJN3314RTA图片6
FJN3314RTA图片7
FJN3314RTA图片8
FJN3314RTA图片9
FJN3314RTA图片10
FJN3314RTA图片11
FJN3314RTA图片12
FJN3314RTA图片13
FJN3314RTA中文资料参数规格
技术参数

额定电压DC 50.0 V

额定电流 100 mA

极性 NPN

耗散功率 0.3 W

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

最小电流放大倍数hFE 68 @5mA, 5V

额定功率Max 300 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

增益带宽 250 MHz

耗散功率Max 300 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-226-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买FJN3314RTA
型号: FJN3314RTA
制造商: Fairchild 飞兆/仙童
描述:Fairchild Semiconductor ### 数字晶体管,Fairchild Semiconductor 配备电阻器的双极性晶体管也称为“数字晶体管”或“偏流电阻器的晶体管”,包含一个或两个集成电阻器。 单一系列输入电阻器,或两个电阻器的分压器能直接从数字源驱动这些设备。 提供单和双晶体管型号。
替代型号FJN3314RTA
型号/品牌 代替类型 替代型号对比

FJN3314RTA

Fairchild 飞兆/仙童

当前型号

当前型号

FJN3314RBU

飞兆/仙童

类似代替

FJN3314RTA和FJN3314RBU的区别

MMUN2233LT1G

安森美

功能相似

FJN3314RTA和MMUN2233LT1G的区别

MMUN2233LT1

安森美

功能相似

FJN3314RTA和MMUN2233LT1的区别
