FGA20S120M概述

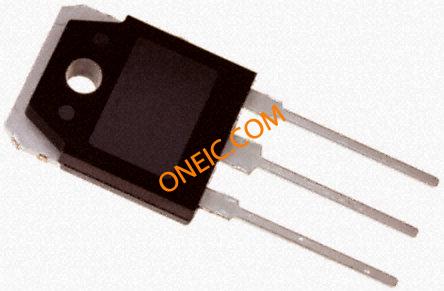

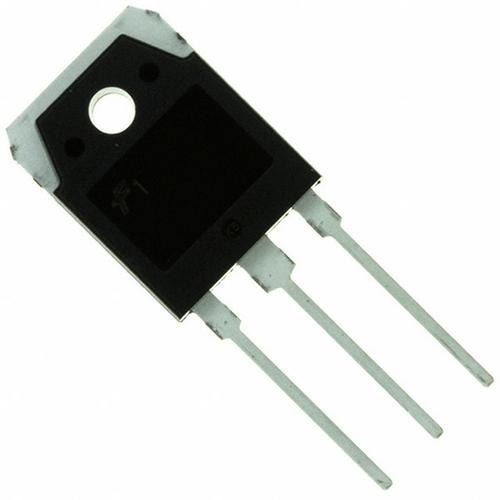

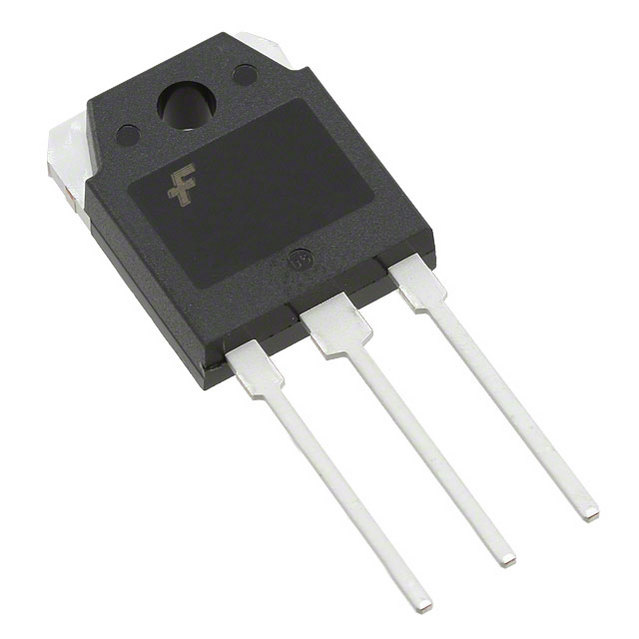

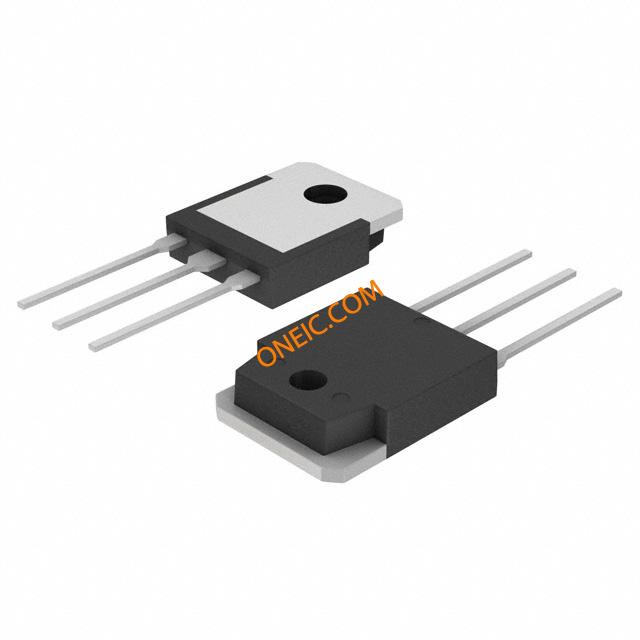

FAIRCHILD SEMICONDUCTOR FGA20S120M 单晶体管, IGBT, 通用, 40 A, 1200 V, 348 W, 1.2 kV, TO-3PN, 3 引脚
The is a shorted-anode Field Stop IGBT with high input impedance and high speed switching. It offers superior conduction and switching performances for soft switching applications. The device can operate in parallel configuration with exceptional avalanche capability. This device is designed for induction heating and microwave oven.
- .
- ±25V Gate to emitter voltage
FGA20S120M中文资料参数规格
技术参数
针脚数 3
耗散功率 348 W
击穿电压集电极-发射极 1200 V
额定功率Max 348 W
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 348000 mW
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-3-3
外形尺寸
长度 15.8 mm
宽度 5 mm
高度 18.9 mm
封装 TO-3-3
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
