FJV3115RMTF

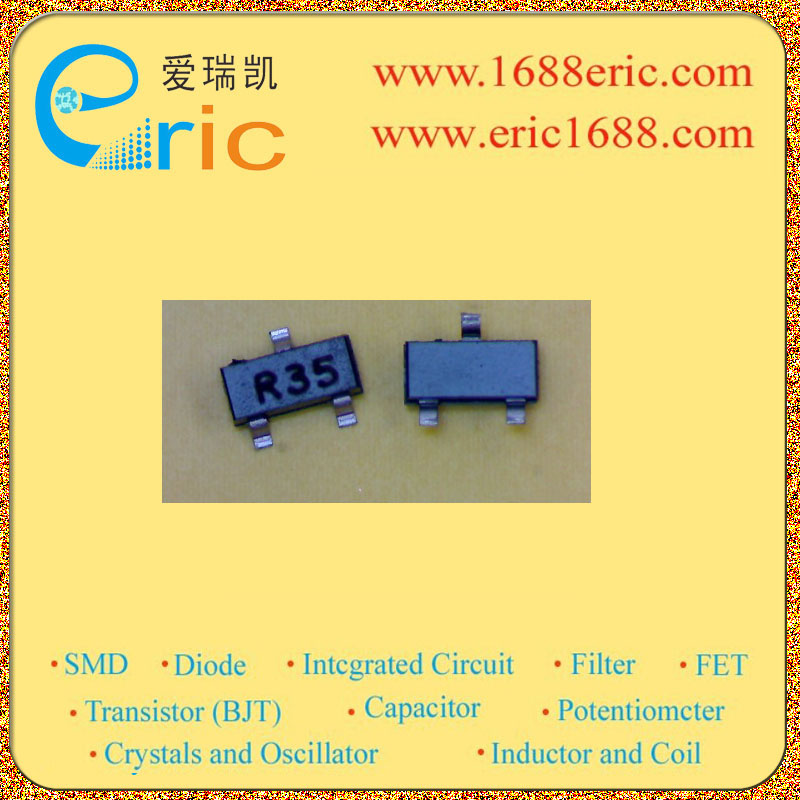

FJV3115RMTF图片1
FJV3115RMTF图片2
FJV3115RMTF图片3
FJV3115RMTF图片4
FJV3115RMTF图片5
FJV3115RMTF图片6
FJV3115RMTF图片7
FJV3115RMTF图片8
FJV3115RMTF图片9
FJV3115RMTF概述

Fairchild Semiconductor### 数字晶体管,Fairchild Semiconductor配备电阻器的双极性晶体管也称为“数字晶体管”或“偏流电阻器的晶体管”,包含一个或两个集成电阻器。 单一系列输入电阻器,或两个电阻器的分压器能直接从数字源驱动这些设备。 提供单和双晶体管型号。

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V 集电极连续输出电流IC Collector CurrentIC| 100mA/0.1A 基极输入电阻R1 Input ResistanceR1| 2.2KΩ/Ohm 基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 10KΩ/Ohm 电阻比R1/R2 Resistance Ratio| 0.22 直流电流增益hFE DC Current GainhFE| 33 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 0.2W/200mW Description & Applications| Features • Switching circuit, Inverter, Interface circuit, Driver Circuit • Built in bias Resistor R1=2.2KΩ, R2=10KΩ 描述与应用| 特性 •开关电路,逆变器,接口电路,驱动器电路 •内置偏置电阻(R1=2.2KΩ,R2=10KΩ)

FJV3115RMTF中文资料参数规格
技术参数

额定电压DC 50.0 V

额定电流 100 mA

极性 NPN

耗散功率 0.2 W

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

最小电流放大倍数hFE 33 @10mA, 5V

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

增益带宽 250 MHz

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 0.93 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买FJV3115RMTF
型号: FJV3115RMTF
制造商: Fairchild 飞兆/仙童
描述:Fairchild Semiconductor ### 数字晶体管,Fairchild Semiconductor 配备电阻器的双极性晶体管也称为“数字晶体管”或“偏流电阻器的晶体管”,包含一个或两个集成电阻器。 单一系列输入电阻器,或两个电阻器的分压器能直接从数字源驱动这些设备。 提供单和双晶体管型号。
替代型号FJV3115RMTF
型号/品牌 代替类型 替代型号对比

FJV3115RMTF

Fairchild 飞兆/仙童

当前型号

当前型号

MMUN2213LT1G

安森美

功能相似

FJV3115RMTF和MMUN2213LT1G的区别

MMUN2231LT1G

安森美

功能相似

FJV3115RMTF和MMUN2231LT1G的区别

DTC123EKAT146

罗姆半导体

功能相似

FJV3115RMTF和DTC123EKAT146的区别
