FDC2214RGHT概述
TEXAS INSTRUMENTS FDC2214RGHT 电容式触摸传感器, 2.7 V, 3.6 V, WQFN, 16 引脚
是一款电容至数字转换器, 采用低功耗, 高分辨率, 非接触式传感技术. 电容式传感系统中的为任意金属或导体, 提供高度灵活的系统设计. 电容式传感应用灵敏度的主要限制是传感器的噪声敏感性. 该器件具有多通道, 具有抗噪声, 高分辨率与高速度特性. 这款器件采用窄带架构, 可提供良好的噪声抑制和抗干扰, 同时提供高速高分辨率性能. 这款器件支持宽激励频率范围, 为系统设计提供了灵活性. 宽频率范围适用于检测导电液体, 如洗涤剂, 肥皂或墨水.
- .
- EMI抑制结构
- .
- 最大4.08ksps输出速率 一条启用通道
- .
- 最大250nF输入电容 10kHz, 1mH电感
- .
- 10kHz至10MHz传感器激励频率范围
- .
- 4通道运作
- .
- 分辨率高达28位
- .
- 100sps时, 0.3fF系统本底噪声
- .
- 2.1mA功耗
- .
- 35µA低功耗睡眠模式
- .
- 200nA关断电流
- .
- I²C接口
FDC2214RGHT中文资料参数规格
技术参数
电源电压DC 2.70V min
供电电流 2.1 mA
针脚数 16
输入数 4
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Max 3.6 V
电源电压Min 2.7 V
封装参数
引脚数 16
封装 QFN-16
外形尺寸
长度 4.1 mm
宽度 4.1 mm
高度 0.8 mm
封装 QFN-16
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Each
制造应用 传感与仪器, 车用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99

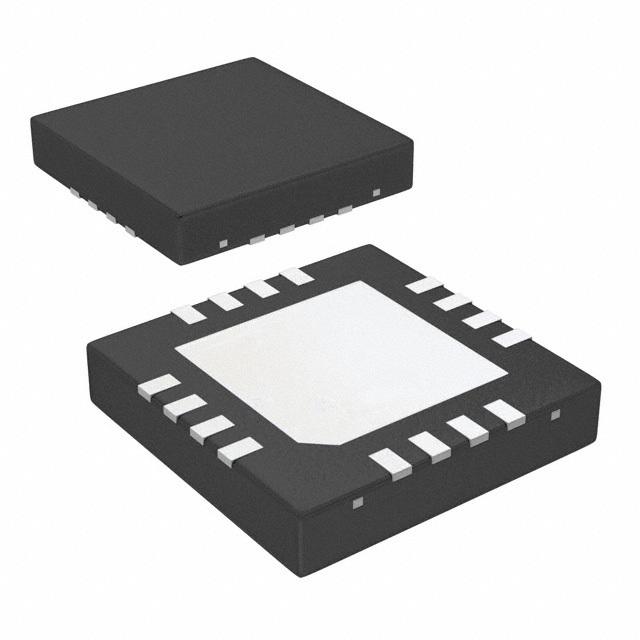

FDC2214RGHT引脚图与封装图
