FDC2214EVM

TEXAS INSTRUMENTS  FDC2214EVM  评估电路板, FDC2214, 电容值至数字

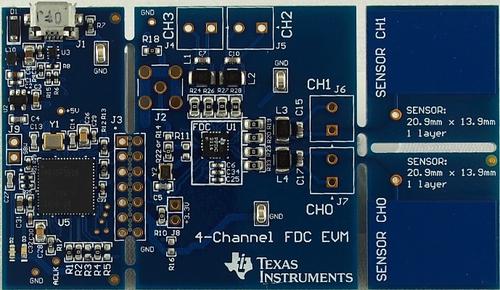

是一款评估模块, 用于演示如何使用电容式传感技术来检测任何目标物体, 目标物体可以是导电性或非导电性. 该模块包含两个PCB电容式传感器示例, 可连接至FDC2214的通道. MSP430 MCU用于将FDC连接至主控. 该模块设计用于为用户提供灵活的系统原型设计. 因此, 该器件在两个位置有穿孔, 一个位于PCB电容式传感器与FDC2214之间, 另一个位于FDC2214与MSP430接口之间. 第一个孔允许用户拆卸模块中的电容式传感器, 并尝试定制传感器设计. 第二个孔允许用户将FDC2214与电容式传感器连接至不同的MCU系统, 或在一个系统中使用多个传感器. 附带的GUI可用于快速系统原型设计.

.

多个板孔 - 提供优秀的评估与系统设计灵活性

.

包括PCB电容式传感器示例, 用于两条不同的通道

.

PC控制, 通过USB连接

.

附带GUI, 用于快速演示与数据捕获
