FAIRCHILD SEMICONDUCTOR FDV304P 晶体管, MOSFET, P沟道, -460 mA, -25 V, 1.22 ohm, 2.7 V, -860 mV
最大源漏极电压VdsDrain-Source Voltage| -25V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| -8V 最大漏极电流IdDrain Current| -460mA/-0.46A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.87Ω @-500mA,-4.5V 开启电压Vgs（th）Gate-Source Threshold Voltage| -0.65--1.5V 耗散功率PdPower Dissipation| 350mW/0.35W Description & Applications| Very low level gate drive requirements allowing direct operation in 3V circuits. VGSth < 1.5V. Gate-Source Zener for ESD ruggedness. >6kV Human Body Model Compact industry standard SOT-23 surface mount package. 描述与应用| 非常低的水平栅极驱动要求可直接 操作在3V电路。 VGS（TH）<1.5V 门源齐纳ESD坚固。 >6kV人体模型 紧凑型工业标准SOT-23表面贴装封装
额定电压DC -25.0 V
额定电流 -460 mA
额定功率 350 mW
通道数 1
针脚数 3
漏源极电阻 1.22 Ω
极性 P-Channel
耗散功率 350 mW
漏源极电压Vds 25 V
漏源击穿电压 -25.0 V
连续漏极电流Ids 460 mA
上升时间 8 ns
输入电容Ciss 63pF @10VVds
额定功率Max 350 mW
下降时间 35 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 350mW Ta
安装方式 Surface Mount
引脚数 3

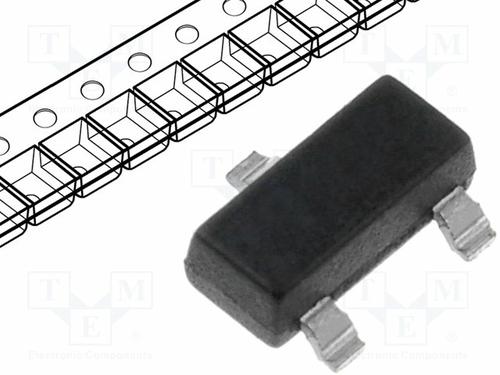

封装 SOT-23-3
长度 2.92 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Consumer Electronics, Portable Devices, Industrial, Power Management, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FDV304P Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
FDV304P_D87Z 飞兆/仙童 | 类似代替 | FDV304P和FDV304P_D87Z的区别 |
FDV304P_NB8U003 飞兆/仙童 | 类似代替 | FDV304P和FDV304P_NB8U003的区别 |
BSH202,215 恩智浦 | 功能相似 | FDV304P和BSH202,215的区别 |
