QFET® N 通道 MOSFET，超过 31A，Fairchild SemiconductorFairchild Semiconductor 的新型 QFET® 平面 MOSFET 使用先进的专利技术为广泛的应用提供最佳的工作性能，包括电源、PFC（功率因数校正）、直流－直流转换器、等离子显示面板 PDP、照明镇流器和运动控制。 它们通过降低导通电阻 RDSon 来减少通态损耗，并通过降低栅极电荷 Qg 和输出电容 Coss 来减少切换损耗。 通过使用先进的 QFET® 工艺技术，Fairchild 可提供比竞争平面 MOSFET 设备更高的品质因素 FOM。### MOSFET 晶体管，Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。
The is a N-channel enhancement-mode Power MOSFET produced using Semiconductor"s proprietary planar stripe and DMOS technology. This advanced MOSFET technology has been especially tailored to reduce ON-state resistance, provide superior switching performance and high avalanche energy strength. It is suitable for switched mode power supplies, active power factor correction PFC and electronic lamp ballasts.
- .
- 100% Avalanche tested
- .
- 170nC Typical low gate charge
- .
- 90pF Typical low Crss
额定电压DC 200 V
额定电流 65.0 A
针脚数 3
漏源极电阻 32 mΩ
极性 N-Channel
耗散功率 310 W
阈值电压 5 V
漏源极电压Vds 200 V
漏源击穿电压 200 V
栅源击穿电压 ±30.0 V
连续漏极电流Ids 65.0 A
上升时间 640 ns
输入电容Ciss 7900pF @25VVds
额定功率Max 310 W
下降时间 275 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
耗散功率Max 310 W

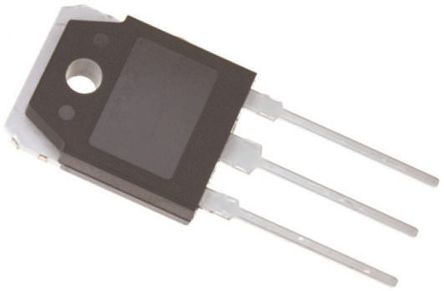

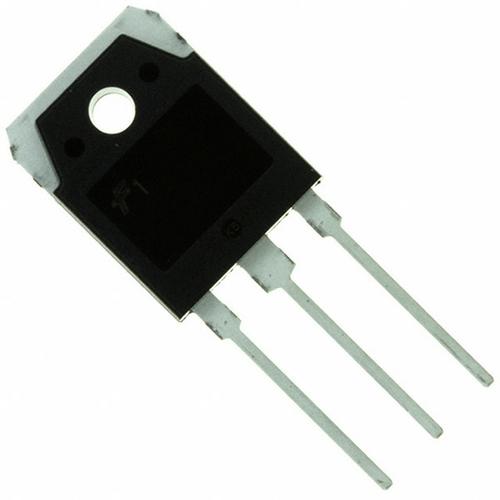

安装方式 Through Hole
引脚数 3

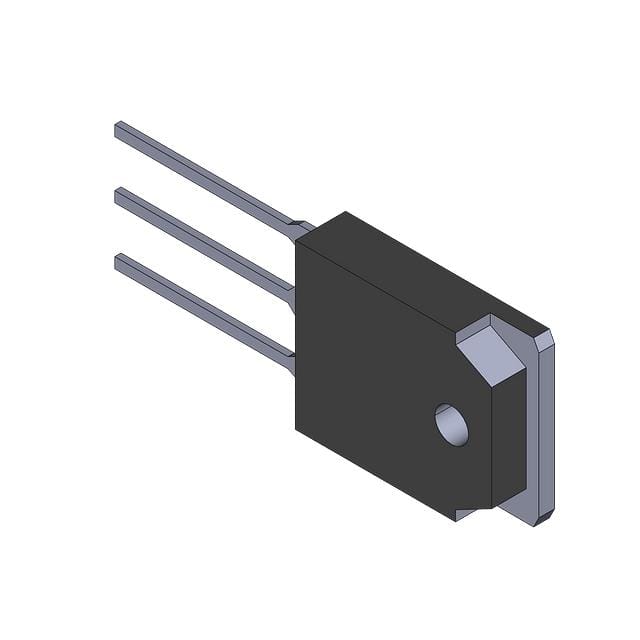

封装 TO-3-3
长度 15.8 mm
宽度 5 mm
高度 18.9 mm
封装 TO-3-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, Lighting, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FQA65N20 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
STP55NF06 意法半导体 | 功能相似 | FQA65N20和STP55NF06的区别 |
STP80NF10 意法半导体 | 功能相似 | FQA65N20和STP80NF10的区别 |
STD18N55M5 意法半导体 | 功能相似 | FQA65N20和STD18N55M5的区别 |
