FH34SRJ-10S-0.5SH50概述
HIROSEHRS FH34SRJ-10S-0.5SH50 连接器, FFC/ FPC板, FH34S系列, 10 触点, 插座, 0.5 mm, 表面安装 , 底部
FH34S系列薄型柔性印刷电路板和柔性扁平电缆ZIF, SMT水平安装类型端接。独特的后翻转旋转执行器从连接器背部打开, 确保可靠的电气和机械连接性能。3.8mm连接器宽度, 节省空间。FlipLock®执行器允许轻松插入FPC, 并在完成连接后提供触觉反馈，从而确保高可靠性电气和机械连接。FPC/FPC可以快速插入, 而无需打开执行器。可接受0.3mm厚标准柔性印刷电路板 FPC。该产品是一款标准FPC超薄ZIF连接器。FPC/FFC和PCB的安装方式与FH19SC系列 底部触芯相同, 可
580-1251-5-50
- .
- 提高FPC/FFC固定
- .
- 简单FPC插入, 高可靠性连接
- .
- 执行器为打开状态
- .
- PCB的导电走线可以在连接器下方延申
- .
- 0.5A 额定电流
- .
- 50VAC 额定电压
FH34SRJ-10S-0.5SH50中文资料参数规格
技术参数
触点数 10
极性 Female
触点电镀 Gold
额定电流 0.5 A
绝缘电阻 500 MΩ
排数 1
针脚数 10
拔插次数 20
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压Max 50 VAC
额定电压 50 V
接触电阻Max 100 mΩ
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
封装 SMD
物理参数
外壳颜色 Gray
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
海关信息
ECCN代码 EAR99
香港进出口证 NLR

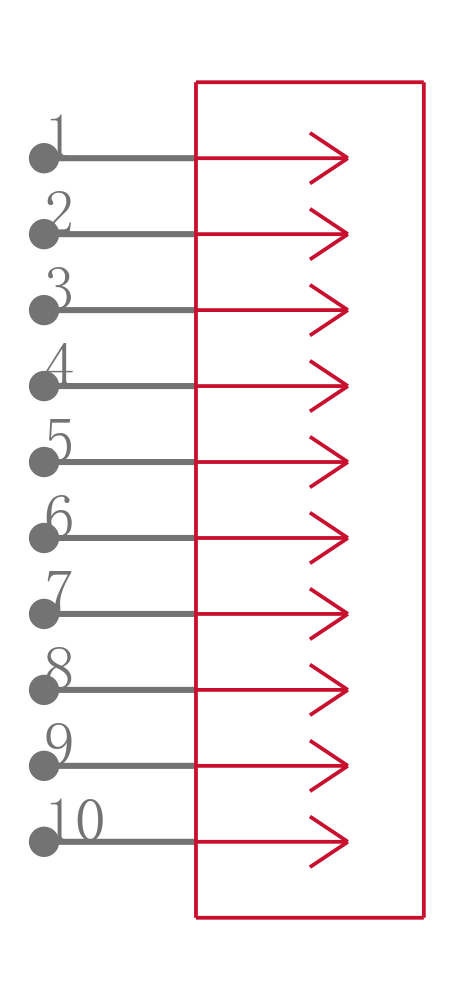

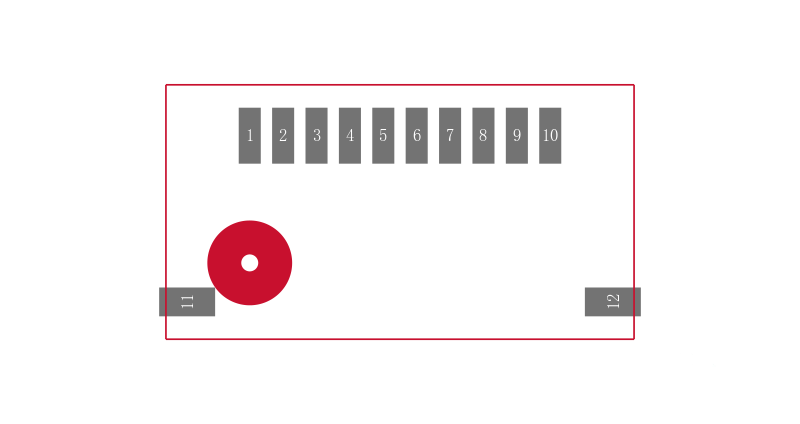

FH34SRJ-10S-0.5SH50引脚图与封装图
