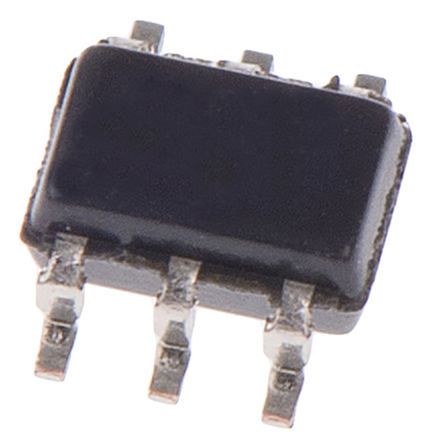

FDG6332C图片1
FDG6332C图片2
FDG6332C图片3
FDG6332C图片4
FDG6332C图片5
FDG6332C图片6
FDG6332C图片7
FDG6332C图片8
FDG6332C图片9
FDG6332C图片10
FDG6332C图片11
FDG6332C图片12
FDG6332C图片13
FDG6332C图片14
FDG6332C图片15
FDG6332C图片16
FDG6332C图片17
FDG6332C图片18
FDG6332C图片19
FDG6332C图片20
FDG6332C图片21
FDG6332C概述

FAIRCHILD SEMICONDUCTOR  FDG6332C  双路场效应管, MOSFET, N和P沟道, 700 mA, 20 V, 0.18 ohm, 4.5 V, 1.1 V

The is a N/P-channel MOSFET produced using advanced PowerTrench® process. It has been especially tailored to minimize ON-state resistance and yet maintain superior switching performance. This device has been designed to offer exceptional power dissipation in a very small footprint for applications where the bigger more expensive and packages are impractical. It is suitable for use with DC-to-DC converters, load switch and LCD display inverter applications.

.
Low gate charge
.
High performance Trench technology for extremely low RDS ON
.
Small footprint
.
Low profile
FDG6332C中文资料参数规格
技术参数

额定电流 700 mA

针脚数 6

漏源极电阻 0.18 Ω

极性 N-Channel, P-Channel

耗散功率 300 mW

阈值电压 1.1 V

输入电容 114 pF

栅电荷 1.40 nC

漏源极电压Vds 20 V

漏源击穿电压 ±20.0 V

栅源击穿电压 ±12.0 V

连续漏极电流Ids 700 mA

上升时间 14.0 ns

输入电容Ciss 113pF @10VVds

额定功率Max 300 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 0.3 W

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 1 mm

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买FDG6332C
型号: FDG6332C
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDG6332C  双路场效应管, MOSFET, N和P沟道, 700 mA, 20 V, 0.18 ohm, 4.5 V, 1.1 V
替代型号FDG6332C
型号/品牌 代替类型 替代型号对比

FDG6332C

Fairchild 飞兆/仙童

当前型号

当前型号

FDG6332C_F085

飞兆/仙童

类似代替

FDG6332C和FDG6332C_F085的区别

FDG6332C_NL

飞兆/仙童

功能相似

FDG6332C和FDG6332C_NL的区别
