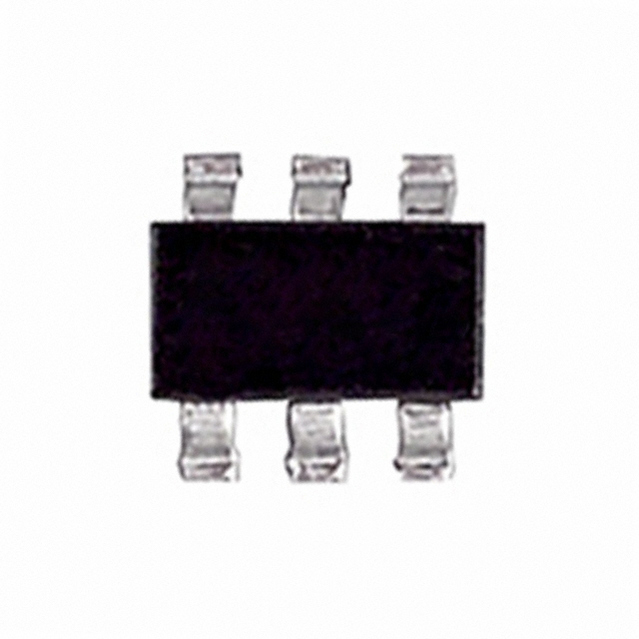

FDC642P图片1

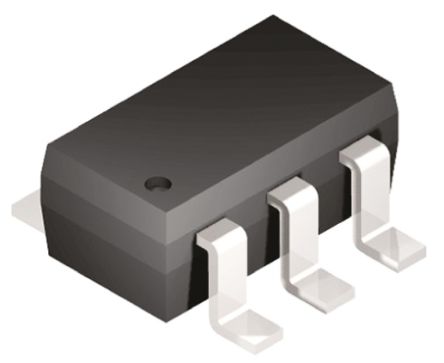

FDC642P图片2

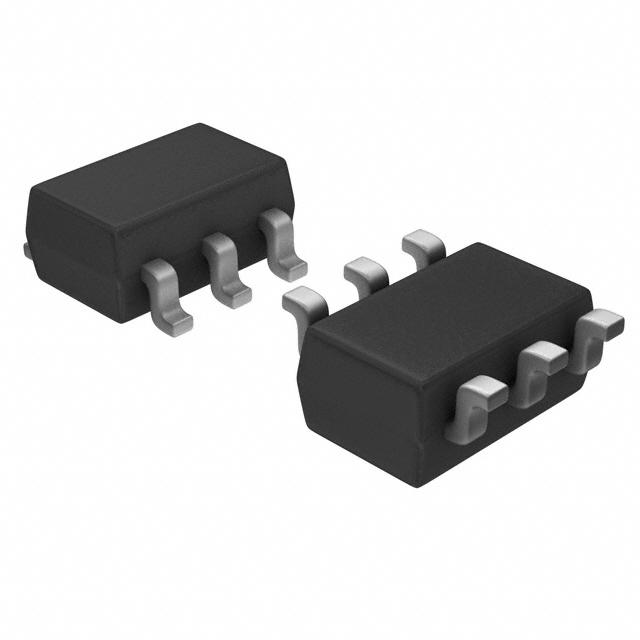

FDC642P图片3
FDC642P图片4
FDC642P图片5
FDC642P图片6
FDC642P图片7
FDC642P图片8
FDC642P图片9
FDC642P图片10
FDC642P图片11
FDC642P图片12
FDC642P图片13
FDC642P概述

P 通道 MOSFET,Fairchild SemiconductorFairchild Semiconductor 提供的解决方案可解决汽车市场的复杂难题,具有严谨的质量控制、安全和可靠性标准。

最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 8V 最大漏极电流IdDrain Current| -4A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.054Ω @-4A,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.4--1.5V 耗散功率PdPower Dissipation| 1.6W Description & Applications| • Rugged gate rating ±12V. • High performance trench technology for extremely low RDSON • SuperSOT TM-6 package: small footprint 72% smaller than standard SO-8; low profile 1mm thick. 描述与应用| •坚固的门评级(±12V)。 •高性能沟道技术极低的RDS(ON) •的SuperSOT TM-6包装:占地面积小(小72% 比标准的SO-8);低调(1mm厚)

FDC642P中文资料参数规格
技术参数

额定电压DC -20.0 V

额定电流 -4.00 A

针脚数 6

漏源极电阻 0.045 Ω

极性 P-Channel

耗散功率 1.6 W

输入电容 640 pF

栅电荷 7.20 nC

漏源极电压Vds 20 V

栅源击穿电压 ±8.00 V

连续漏极电流Ids 4.00 A

上升时间 19.0 ns

输入电容Ciss 925pF @10VVds

额定功率Max 800 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.6W Ta

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOT-23-6

外形尺寸

长度 3 mm

宽度 1.7 mm

高度 1 mm

封装 TSOT-23-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买FDC642P
型号: FDC642P
制造商: Fairchild 飞兆/仙童
描述:P 通道 MOSFET,Fairchild Semiconductor Fairchild Semiconductor 提供的解决方案可解决汽车市场的复杂难题,具有严谨的质量控制、安全和可靠性标准。
