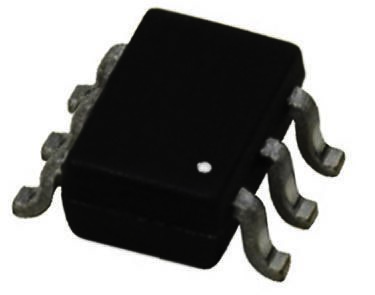

FDC658P

FDC658P图片1
FDC658P图片2
FDC658P图片3
FDC658P图片4
FDC658P图片5
FDC658P图片6
FDC658P图片7
FDC658P图片8
FDC658P图片9
FDC658P图片10
FDC658P图片11
FDC658P图片12
FDC658P图片13
FDC658P图片14
FDC658P图片15
FDC658P图片16
FDC658P概述

FAIRCHILD SEMICONDUCTOR  FDC658P  晶体管, MOSFET, P沟道, -4 A, -30 V, 0.041 ohm, -10 V, -1.7 V

最大源漏极电压VdsDrain-Source Voltage| -30V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 20V 最大漏极电流IdDrain Current| -4A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.041Ω @-4A,-10V 开启电压Vgs(th)Gate-Source Threshold Voltage| -1--3V 耗散功率PdPower Dissipation| 1.6W Description & Applications| • Rugged gate rating ±12V. • High performance trench technology for extremely low RDSON • SuperSOT TM-6 package: small footprint 72% smaller than standard SO-8; low profile 1mm thick. 描述与应用| •坚固的门评级(±12V)。 •高性能沟道技术极低的RDS(ON) •的SuperSOT TM-6包装:占地面积小(小72% 比标准的SO-8);低调(1mm厚)

FDC658P中文资料参数规格
技术参数

额定电压DC -30.0 V

额定电流 -4.00 A

针脚数 6

漏源极电阻 0.041 Ω

极性 P-Channel

耗散功率 1.6 W

输入电容 750 pF

栅电荷 8.00 nC

漏源极电压Vds 30 V

漏源击穿电压 -30.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids -4.00 A

上升时间 14 ns

输入电容Ciss 750pF @15VVds

额定功率Max 800 mW

下降时间 16 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.6W Ta

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOT-23-6

外形尺寸

长度 3 mm

宽度 1.7 mm

高度 1 mm

封装 TSOT-23-6

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买FDC658P
型号: FDC658P
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDC658P  晶体管, MOSFET, P沟道, -4 A, -30 V, 0.041 ohm, -10 V, -1.7 V
