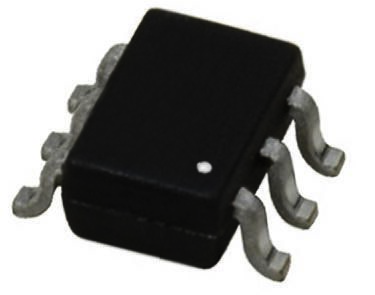

FDC365P图片1

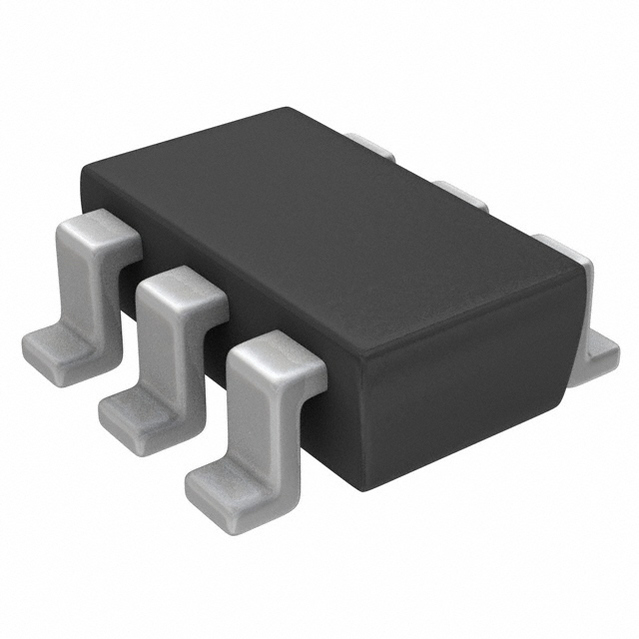

FDC365P图片2
FDC365P图片3
FDC365P图片4
FDC365P图片5
FDC365P图片6
FDC365P图片7
FDC365P图片8
FDC365P图片9
FDC365P图片10
FDC365P图片11
FDC365P图片12
FDC365P概述

FAIRCHILD SEMICONDUCTOR  FDC365P  晶体管, MOSFET, P沟道, -4.3 A, -35 V, 0.045 ohm, -10 V, -1.8 V

PowerTrench® P 通道 MOSFET, Semiconductor

PowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。

最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。

PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。

### MOSFET ,Fairchild Semiconductor

Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 <250V 类型。 先进的硅技术提供更小的芯片尺寸,其整合到多种工业标准和耐热增强型封装中。

Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。

FDC365P中文资料参数规格
技术参数

针脚数 6

漏源极电阻 0.045 Ω

极性 P-Channel

耗散功率 1.6 W

漏源极电压Vds 35 V

连续漏极电流Ids 4.3A

上升时间 3 ns

输入电容Ciss 705pF @20VVds

额定功率Max 800 mW

下降时间 3 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.6W Ta

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOT-23-6

外形尺寸

长度 3 mm

宽度 1.7 mm

高度 1 mm

封装 TSOT-23-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买FDC365P
型号: FDC365P
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDC365P  晶体管, MOSFET, P沟道, -4.3 A, -35 V, 0.045 ohm, -10 V, -1.8 V
替代型号FDC365P
型号/品牌 代替类型 替代型号对比

FDC365P

Fairchild 飞兆/仙童

当前型号

当前型号

IRLMS6802TRPBF

国际整流器

功能相似

FDC365P和IRLMS6802TRPBF的区别
