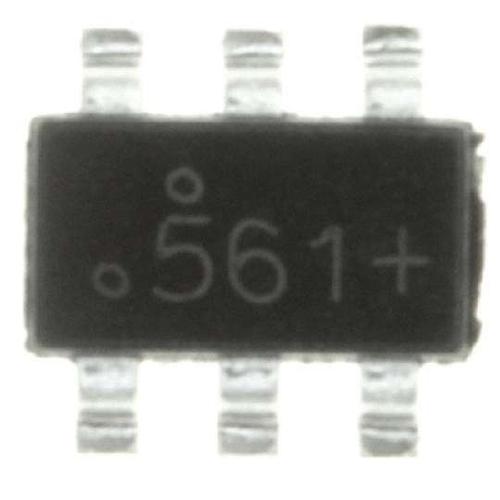

FDC6561AN图片1

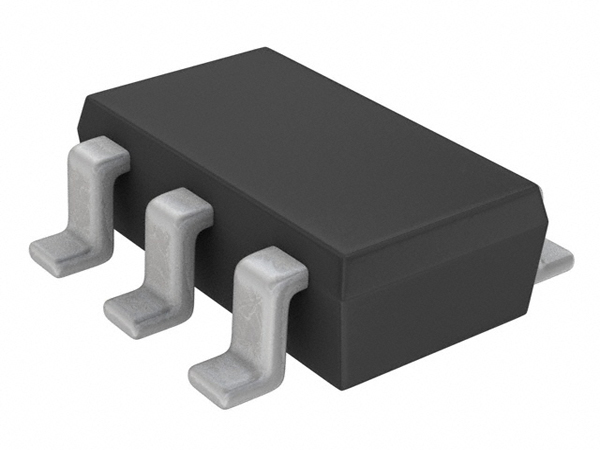

FDC6561AN图片2

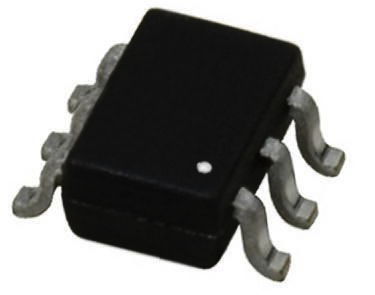

FDC6561AN图片3

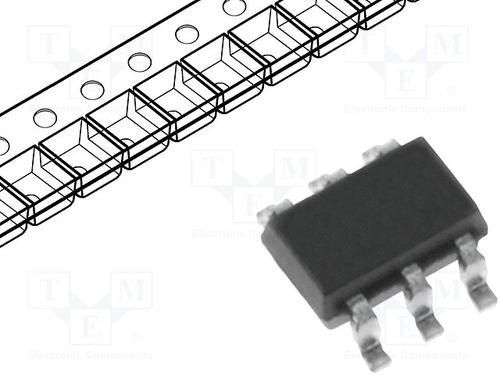

FDC6561AN图片4
FDC6561AN图片5
FDC6561AN图片6
FDC6561AN图片7
FDC6561AN图片8
FDC6561AN图片9
FDC6561AN图片10
FDC6561AN图片11
FDC6561AN图片12
FDC6561AN图片13
FDC6561AN图片14
FDC6561AN图片15
FDC6561AN图片16
FDC6561AN图片17
FDC6561AN图片18
FDC6561AN概述

FAIRCHILD SEMICONDUCTOR  FDC6561AN  双路场效应管, MOSFET, 双N沟道, 2.5 A, 30 V, 0.082 ohm, 10 V, 1.8 V

The is a dual N-channel logic level MOSFET produced using advanced PowerTrench® process. It has been especially tailored to minimize the ON-state resistance and yet maintain low gate charge for superior switching performance. It is well suited for all applications where small size is desirable but especially DC-to-DC conversion in battery powered systems.

.
Low gate charge
.
Very fast switching
.
Small footprint
.
Low profile
FDC6561AN中文资料参数规格
技术参数

额定电压DC 30.0 V

额定电流 2.50 A

针脚数 6

漏源极电阻 0.082 Ω

极性 N-Channel, Dual N-Channel

耗散功率 960 mW

阈值电压 1.8 V

输入电容 220 pF

栅电荷 2.30 nC

漏源极电压Vds 30 V

漏源击穿电压 30.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 2.50 A

上升时间 10.0 ns

输入电容Ciss 220pF @15VVds

额定功率Max 700 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 0.96 W

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOT-23-6

外形尺寸

长度 3 mm

宽度 1.7 mm

高度 1 mm

封装 TSOT-23-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

FDC6561AN引脚图与封装图
FDC6561AN引脚图
FDC6561AN封装焊盘图
