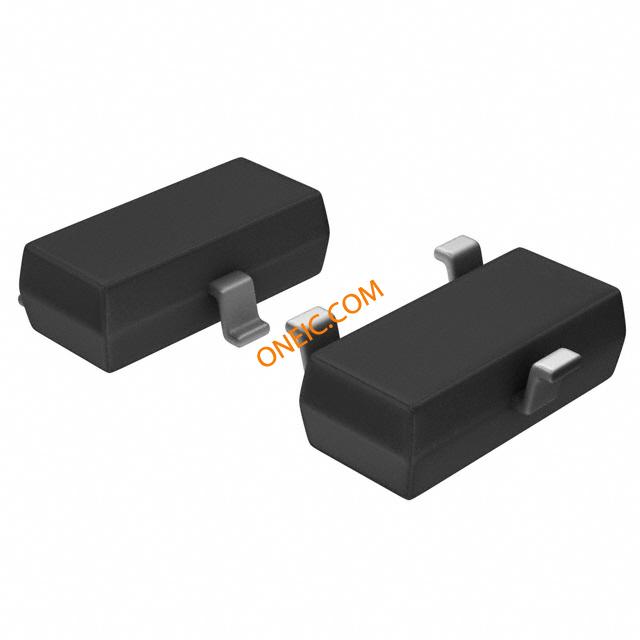

FDN340P图片1
FDN340P图片2
FDN340P图片3
FDN340P图片4
FDN340P图片5
FDN340P图片6
FDN340P图片7
FDN340P图片8
FDN340P图片9
FDN340P图片10
FDN340P图片11
FDN340P图片12
FDN340P图片13
FDN340P图片14
FDN340P图片15
FDN340P图片16
FDN340P图片17
FDN340P图片18
FDN340P图片19
FDN340P图片20
FDN340P图片21
FDN340P概述

FAIRCHILD SEMICONDUCTOR  FDN340P  晶体管, MOSFET, P沟道, 2 A, -20 V, 0.06 ohm, -4.5 V, -800 mV

最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 8V 最大漏极电流IdDrain Current| -2A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.052Ω @-2A,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.4--1.5V 耗散功率PdPower Dissipation| 500mW/0.5W Description & Applications| Low gate charge 8nC typical. High performance trench technology for extremely low RDSON . High power version of industry Standard SOT-23 package. Identical pin-out to SOT-23 with 30% higher power handling capability. 描述与应用| 低栅极电荷(典型8NC)。 高性能沟道技术极 低RDS(ON)。 高功率版本的行业标准SOT-23 包。相同的引脚的SOT-23与30% 更高的功率处理能力

FDN340P中文资料参数规格
技术参数

额定电压DC -20.0 V

额定电流 -2.00 A

通道数 1

针脚数 3

漏源极电阻 0.06 Ω

极性 P-Channel

耗散功率 500 mW

输入电容 779 pF

栅电荷 7.20 nC

漏源极电压Vds 20 V

漏源击穿电压 -20.0 V

栅源击穿电压 ±8.00 V

连续漏极电流Ids 2.00 A

上升时间 9 ns

输入电容Ciss 779pF @10VVds

额定功率Max 460 mW

下降时间 11 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.4 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

FDN340P引脚图与封装图
FDN340P引脚图
FDN340P封装焊盘图
在线购买FDN340P
型号: FDN340P
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDN340P  晶体管, MOSFET, P沟道, 2 A, -20 V, 0.06 ohm, -4.5 V, -800 mV
替代型号FDN340P
型号/品牌 代替类型 替代型号对比

FDN340P

Fairchild 飞兆/仙童

当前型号

当前型号

AO3413

万代半导体

功能相似

FDN340P和AO3413的区别

AO3415

万代半导体

功能相似

FDN340P和AO3415的区别

AO3419

万代半导体

功能相似

FDN340P和AO3419的区别
