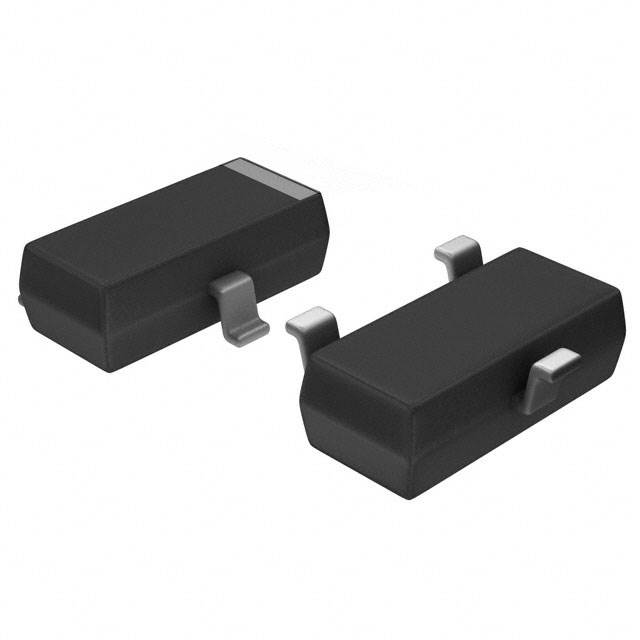

FDN352AP

FDN352AP图片1
FDN352AP图片2
FDN352AP图片3
FDN352AP图片4
FDN352AP图片5
FDN352AP图片6
FDN352AP图片7
FDN352AP图片8
FDN352AP图片9
FDN352AP图片10
FDN352AP图片11
FDN352AP图片12
FDN352AP图片13
FDN352AP图片14
FDN352AP图片15
FDN352AP图片16
FDN352AP图片17
FDN352AP图片18
FDN352AP图片19
FDN352AP图片20
FDN352AP图片21
FDN352AP图片22
FDN352AP概述

FAIRCHILD SEMICONDUCTOR  FDN352AP  晶体管, MOSFET, P沟道, -1.3 A, -30 V, 180 mohm, -10 V, -2 V

最大源漏极电压VdsDrain-Source Voltage| -30V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 25V 最大漏极电流IdDrain Current| -1.3A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.15Ω @-1.3A,-10V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.8--2.5V 耗散功率PdPower Dissipation| 500mW/0.5W Description & Applications| High performance trench technology for extremely low RDSON .High power version of industry Standard SOT-23 package. Identical pin-out to SOT-23 with 30% higher power handling capability. 描述与应用| 高性能沟道技术极低 RDS(ON) 行业标准SOT-23封装的高功率版本。 相同的引脚SOT-23的30%更高的功率处理能力

FDN352AP中文资料参数规格
技术参数

额定电压DC -30.0 V

额定电流 -1.30 A

通道数 1

针脚数 3

漏源极电阻 180 mΩ

极性 P-Channel

耗散功率 500 mW

输入电容 150 pF

栅电荷 1.40 nC

漏源极电压Vds 30 V

栅源击穿电压 ±25.0 V

连续漏极电流Ids -1.30 A

上升时间 15 ns

输入电容Ciss 150pF @15VVds

额定功率Max 460 mW

下降时间 1 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 500mW Ta

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.4 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

FDN352AP引脚图与封装图

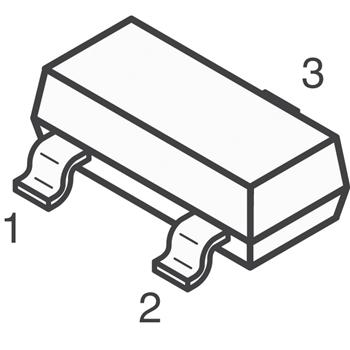

FDN352AP引脚图
FDN352AP封装焊盘图
在线购买FDN352AP
型号: FDN352AP
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDN352AP  晶体管, MOSFET, P沟道, -1.3 A, -30 V, 180 mohm, -10 V, -2 V
替代型号FDN352AP
型号/品牌 代替类型 替代型号对比

FDN352AP

Fairchild 飞兆/仙童

当前型号

当前型号

NDS356P

飞兆/仙童

功能相似

FDN352AP和NDS356P的区别

IRLML9303TRPBF

国际整流器

功能相似

FDN352AP和IRLML9303TRPBF的区别

NDS352P

飞兆/仙童

功能相似

FDN352AP和NDS352P的区别
