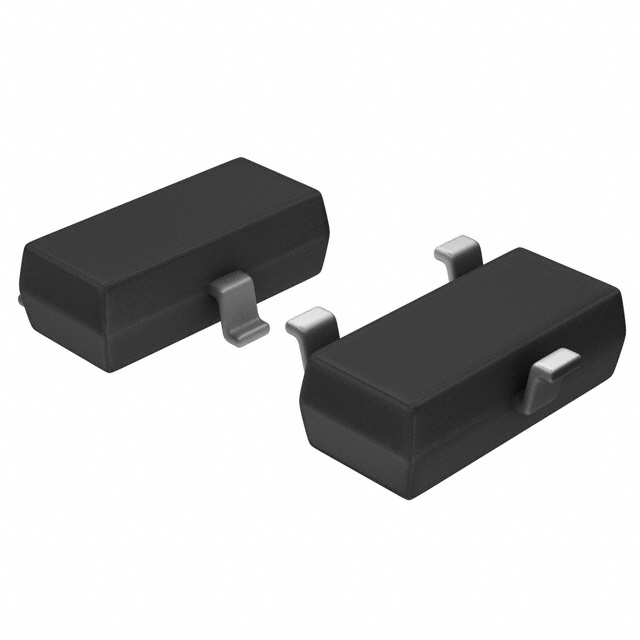

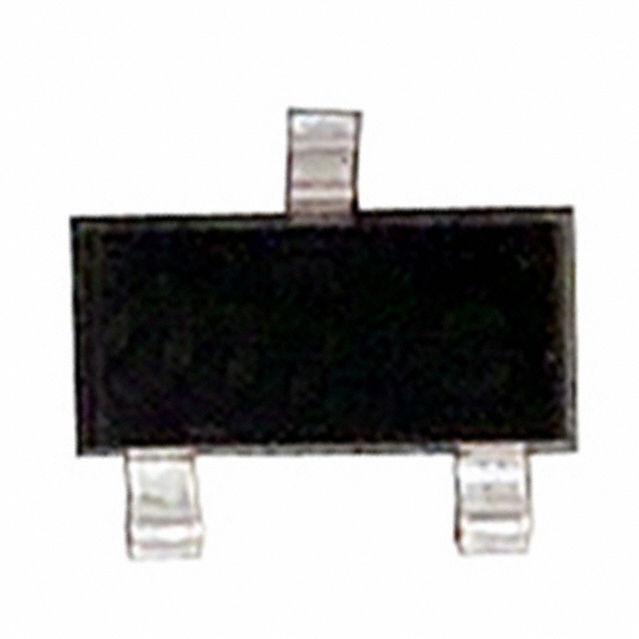

FDN358P概述

FAIRCHILD SEMICONDUCTOR  FDN358P  晶体管, MOSFET, P沟道, 1.6 A, -30 V, 200 mohm, -10 V, -1.9 V

最大源漏极电压VdsDrain-Source Voltage| -30V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 20V 最大漏极电流IdDrain Current| -1.5A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.11Ω @-1.5A,-10V 开启电压Vgs(th)Gate-Source Threshold Voltage| -1--2V 耗散功率PdPower Dissipation| 500mW/0.5W Description & Applications| High power version of industry SOT-23 package: identical pin out to SOT-23; 30% higher power handling capability. High density cell design for extremely low RDSON .Exceptional on-resistance and maximum DC current capability. 描述与应用| 行业SOT-23封装的高功率版相同 引脚SOT-23;30%更高的功率处理能力。 高密度电池设计极低的RDS(ON) 卓越的导通电阻和最大DC电流能力

FDN358P中文资料参数规格
技术参数

额定电压DC -30.0 V

额定电流 -1.50 A

通道数 1

针脚数 3

漏源极电阻 200 mΩ

极性 P-Channel

耗散功率 560 mW

输入电容 182 pF

栅电荷 4.00 nC

漏源极电压Vds 30 V

漏源击穿电压 30 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 1.50 A

上升时间 13 ns

输入电容Ciss 182pF @15VVds

额定功率Max 460 mW

下降时间 2 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 500mW Ta

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.4 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

FDN358P引脚图与封装图

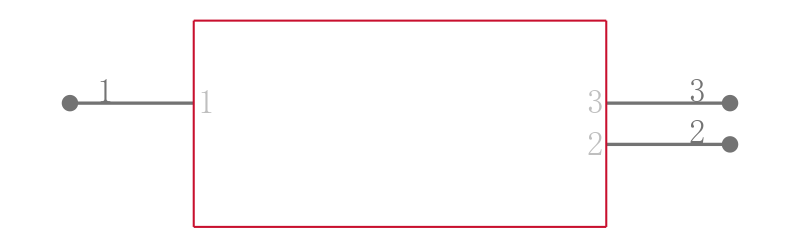

FDN358P引脚图
FDN358P封装图

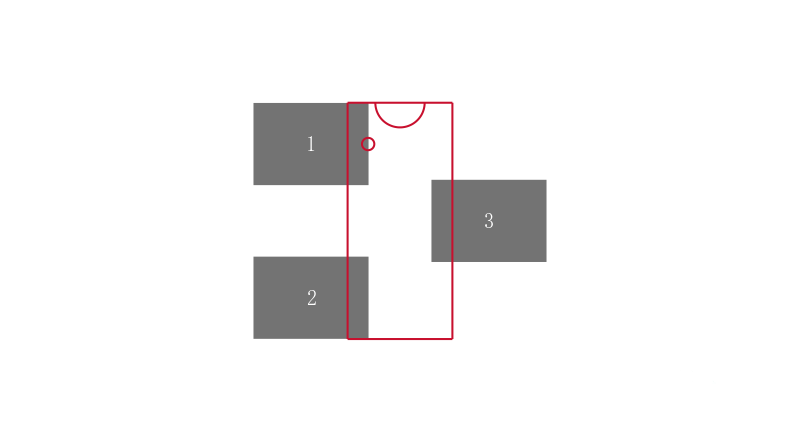

FDN358P封装焊盘图
在线购买FDN358P
型号: FDN358P
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDN358P  晶体管, MOSFET, P沟道, 1.6 A, -30 V, 200 mohm, -10 V, -1.9 V
替代型号FDN358P
型号/品牌 代替类型 替代型号对比

FDN358P

Fairchild 飞兆/仙童

当前型号

当前型号

ZXMP3A13FTA

美台

功能相似

FDN358P和ZXMP3A13FTA的区别

AO3409

万代半导体

功能相似

FDN358P和AO3409的区别

FDN358P_NL

飞兆/仙童

功能相似

FDN358P和FDN358P_NL的区别
