PowerTrench® P 通道 MOSFET,Fairchild SemiconductorPowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 12V 最大漏极电流IdDrain Current| -2A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.062Ω @-2A,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.6--1.5V 耗散功率PdPower Dissipation| 500mW/0.5W Description & Applications| P-CHANNEL 2.5V SPECIFIED POWER MOSFET load switch battery protection power management 描述与应用| P沟道2.5V指定的功率MOSFET 负荷开关 电池保护 电源管理
得捷:
SMALL SIGNAL FIELD-EFFECT TRANSI
艾睿:
Trans MOSFET P-CH 20V 2A 3-Pin SuperSOT T/R
安富利:
Trans MOSFET P-CH 20V 2A 3-Pin SuperSOT T/R
富昌:
FDN342P 系列 20 V 0.08 Ohm P 沟道 2.5V 指定 PowerTrench Mosfet SSOT-3
TME:
Transistor: P-MOSFET; unipolar; -20V; -2A; 0.5W; SuperSOT-3
Verical:
Trans MOSFET P-CH 20V 2A 3-Pin SuperSOT T/R
Newark:
# FAIRCHILD SEMICONDUCTOR FDN342P MOSFET Transistor, P Channel, 2 A, -20 V, 0.062 ohm, -4.5 V, 1.05 V
Win Source:
MOSFET P-CH 20V 2A SSOT-3
额定电压DC -20.0 V
额定电流 -2.00 A
漏源极电阻 0.062 Ω
极性 P-Channel
耗散功率 500 mW
阈值电压 1.05 V
输入电容 635 pF
栅电荷 6.30 nC
漏源极电压Vds 20 V
栅源击穿电压 ±12.0 V
连续漏极电流Ids 2.00 A
上升时间 8 ns
输入电容Ciss 635pF @10VVds
额定功率Max 460 mW
下降时间 19 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 500mW Ta
安装方式 Surface Mount
引脚数 3

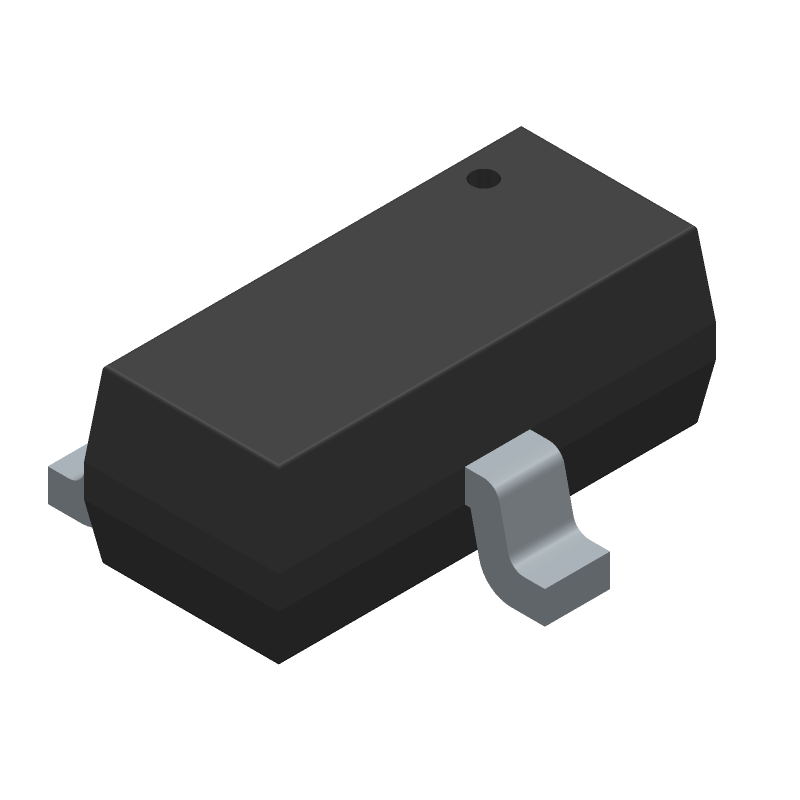

封装 SOT-23-3
长度 2.92 mm
宽度 1.4 mm
高度 0.94 mm
封装 SOT-23-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FDN342P Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
NTR1P02LT1G 安森美 | 功能相似 | FDN342P和NTR1P02LT1G的区别 |
NTR1P02LT3G 安森美 | 功能相似 | FDN342P和NTR1P02LT3G的区别 |
AO3407A 万代半导体 | 功能相似 | FDN342P和AO3407A的区别 |
