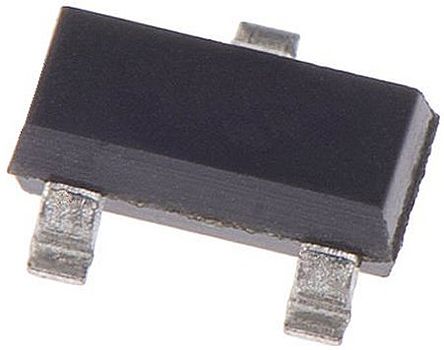

FDN302P图片1

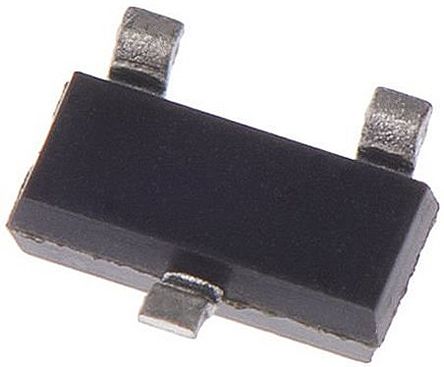

FDN302P图片2

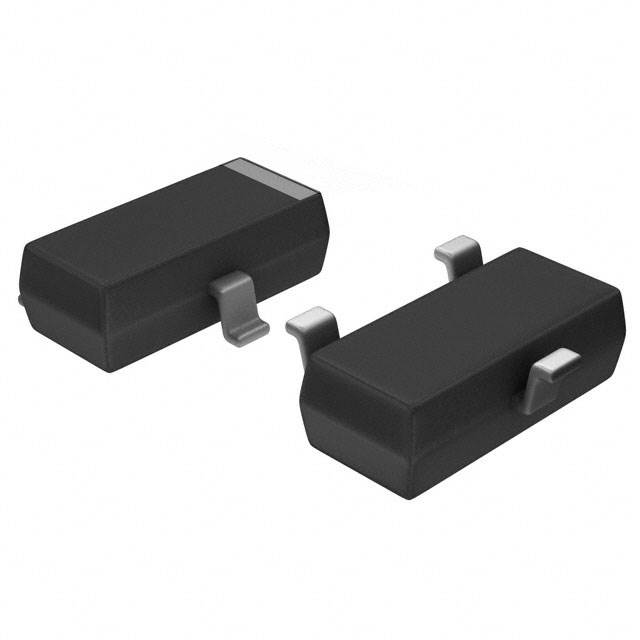

FDN302P图片3

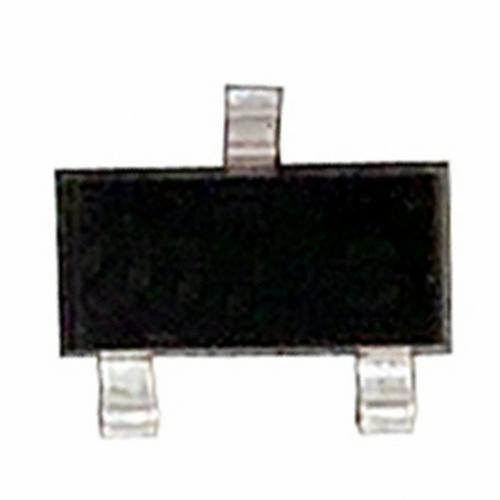

FDN302P图片4
FDN302P图片5
FDN302P图片6
FDN302P图片7
FDN302P图片8
FDN302P图片9
FDN302P图片10
FDN302P图片11
FDN302P图片12
FDN302P图片13
FDN302P图片14
FDN302P图片15
FDN302P图片16
FDN302P概述

FAIRCHILD SEMICONDUCTOR  FDN302P  晶体管, MOSFET, P沟道, -2.4 A, -20 V, 55 mohm, -4.5 V, -1 V

最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 12V 最大漏极电流IdDrain Current| -2.4A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.044Ω @-2.4A,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.6--1.5V 耗散功率PdPower Dissipation| 500mW/0.5W Description & Applications| • Fast switching speed • High performance trench technology for extremely low RDSON • SuperSOT TM -3 provides low RDSON and 30% higher power handling capability than SOT23 in the same footprint 描述与应用| •开关速度快 •高性能沟道技术极 低RDS(ON) •的SuperSOT TM-3提供低RDS(ON)和30%上 在相同的空间比SOT23封装的功率处理能力

FDN302P中文资料参数规格
技术参数

额定电压DC -20.0 V

额定电流 -2.40 A

通道数 1

针脚数 3

漏源极电阻 55 mΩ

极性 P-Channel

耗散功率 500 mW

漏源极电压Vds 20 V

漏源击穿电压 20 V

栅源击穿电压 ±12.0 V

连续漏极电流Ids -2.40 A

上升时间 11 ns

输入电容Ciss 882pF @10VVds

额定功率Max 460 mW

下降时间 11 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 500mW Ta

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.4 mm

高度 0.94 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买FDN302P
型号: FDN302P
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDN302P  晶体管, MOSFET, P沟道, -2.4 A, -20 V, 55 mohm, -4.5 V, -1 V
替代型号FDN302P
型号/品牌 代替类型 替代型号对比

FDN302P

Fairchild 飞兆/仙童

当前型号

当前型号

NTR1P02LT1G

安森美

功能相似

FDN302P和NTR1P02LT1G的区别

NTR1P02LT3G

安森美

功能相似

FDN302P和NTR1P02LT3G的区别

IRLML2244TRPBF

国际整流器

功能相似

FDN302P和IRLML2244TRPBF的区别
