PowerTrench® P 通道 MOSFET,Fairchild SemiconductorPowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
最大源漏极电压VdsDrain-Source Voltage| -30V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 20V 最大漏极电流IdDrain Current| -1.6A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.16Ω @-1.6A,-10V 开启电压Vgs(th)Gate-Source Threshold Voltage| -1--3V 耗散功率PdPower Dissipation| 750mW/0.75W Description & Applications| • Low gate charge 3.5nC typical. • High performance trench technology for extremely low RDSON • Compact industry standard SC70-6 surface mount package. 描述与应用| •低栅极电荷(3.5nC典型值) •高性能沟道技术极低的RDS(ON) •紧凑型工业标准SC70-6表面贴装封装
额定电压DC 30.0 V
额定电流 1.60 A
通道数 1
针脚数 6
漏源极电阻 190 mΩ
极性 P-Channel
耗散功率 750 mW
输入电容 165 pF
栅电荷 3.50 nC
漏源极电压Vds 30 V
漏源击穿电压 30 V
栅源击穿电压 ±20.0 V
连续漏极电流Ids 1.60 A
上升时间 9 ns
输入电容Ciss 165pF @15VVds
额定功率Max 480 mW
下降时间 2 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 750mW Ta
安装方式 Surface Mount
引脚数 6

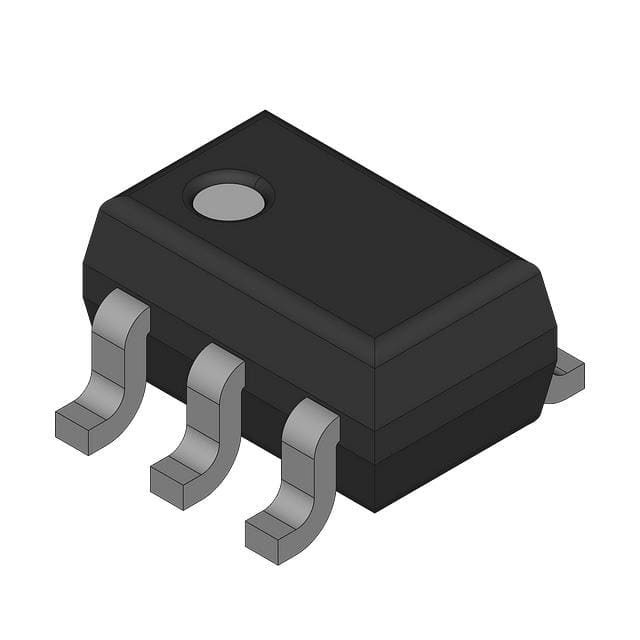

封装 SC-70-6
长度 2 mm
宽度 1.25 mm
高度 1 mm
封装 SC-70-6
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FDG316P Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
FDG312P 飞兆/仙童 | 类似代替 | FDG316P和FDG312P的区别 |
FDG326P 飞兆/仙童 | 类似代替 | FDG316P和FDG326P的区别 |
NTJS3151PT1G 安森美 | 功能相似 | FDG316P和NTJS3151PT1G的区别 |
