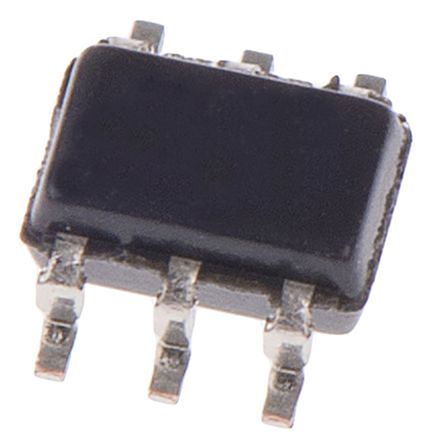

FAIRCHILD SEMICONDUCTOR FDG1024NZ 双路场效应管, MOSFET, 双N沟道, 1.2 A, 20 V, 0.16 ohm, 4.5 V, 800 mV
The is a dual N-channel logic level enhancement-mode MOSFET with high cell density and DMOS technology. This very high density process is especially tailored to minimize ON-state resistance. This device has been designed especially for low voltage applications as a replacement for bipolar digital transistors and small signal MOSFETs. Since bias resistors are not required, this dual digital FET can replace several different digital transistors, with different bias resistor values.
通道数 2
针脚数 6
漏源极电阻 0.16 Ω
极性 Dual N-Channel
耗散功率 360 mW
阈值电压 800 mV
漏源极电压Vds 20 V
漏源击穿电压 20 V
连续漏极电流Ids 1.2A
上升时间 1.7 ns
输入电容Ciss 150pF @10VVds
额定功率Max 300 mW
下降时间 1.5 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 0.3 W
安装方式 Surface Mount
引脚数 6
封装 SC-70-6
长度 2 mm
宽度 1.25 mm
高度 1 mm
封装 SC-70-6
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FDG1024NZ Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SI1988DH-T1-E3 Vishay Siliconix | 功能相似 | FDG1024NZ和SI1988DH-T1-E3的区别 |
SI1912EDH Vishay Intertechnology | 功能相似 | FDG1024NZ和SI1912EDH的区别 |
