PowerTrench® P 通道 MOSFET,Fairchild SemiconductorPowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
最大源漏极电压VdsDrain-Source Voltage| -20V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 8V 最大漏极电流IdDrain Current| -350mA/-0.35A 源漏极导通电阻RdsDrain-Source On-State Resistance| 0.07Ω @-250mA,-4.5V 开启电压Vgs(th)Gate-Source Threshold Voltage| -0.4--1V 耗散功率PdPower Dissipation| 1.6W Description & Applications| TM-6 package design using copper lead frame for superior thermal and electrical capabilities. High density cell design for extremely low RDSON Exceptional on-resistance and maximum DC current capability 描述与应用| TM-6包装设计采用铜引线框架的 卓越的热性能和电气性能。 高密度电池设计极低的RDS(ON) 卓越的导通电阻和最大DC电流能力
额定电压DC -20.0 V
额定电流 -3.50 A
漏源极电阻 0.08 Ω
极性 P-Channel
耗散功率 1.6 W
输入电容 779 pF
栅电荷 7.20 nC
漏源极电压Vds 20 V
漏源击穿电压 -20.0 V
栅源击穿电压 ±8.00 V
连续漏极电流Ids 3.50 A
上升时间 9 ns
输入电容Ciss 779pF @10VVds
额定功率Max 800 mW
下降时间 11 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1.6W Ta
安装方式 Surface Mount
引脚数 6

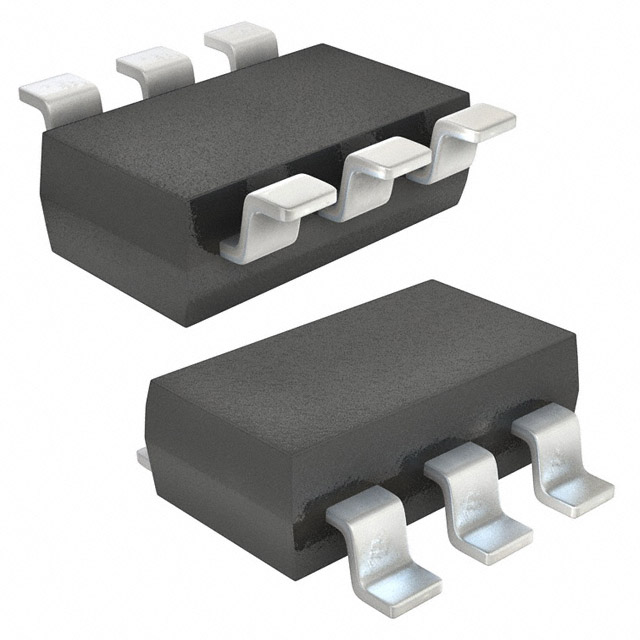

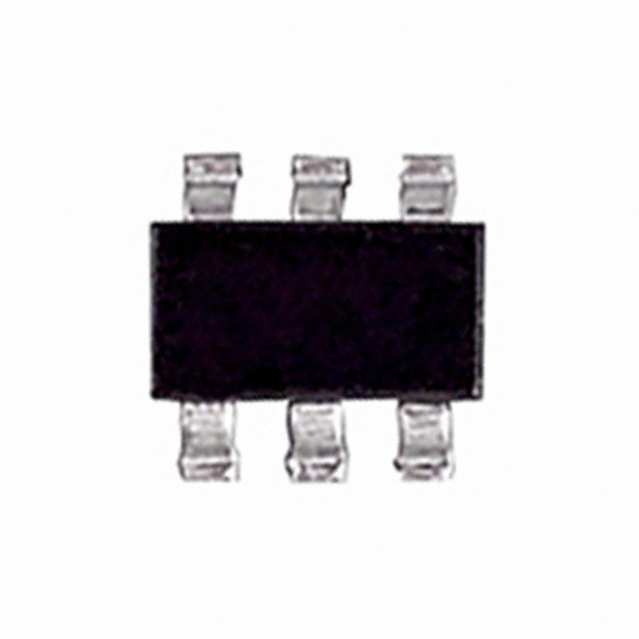

封装 TSOT-23-6
长度 3 mm
宽度 1.7 mm
高度 1 mm
封装 TSOT-23-6
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FDC634P Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
FDC655BN 飞兆/仙童 | 类似代替 | FDC634P和FDC655BN的区别 |
NTUD3169CZT5G 安森美 | 功能相似 | FDC634P和NTUD3169CZT5G的区别 |
NTUD3170NZT5G 安森美 | 功能相似 | FDC634P和NTUD3170NZT5G的区别 |
