PowerTrench® 双 N 通道 MOSFET,Fairchild SemiconductorPowerTrench® MOSFET 是优化的电源开关,可提供高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于前一代的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
PowerTrench® 双 N 通道 MOSFET, Semiconductor
PowerTrench® MOSFET 是优化的电源开关,可提供高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。
最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于前一代的 FOM。
PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。
### MOSFET ,Fairchild Semiconductor
Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 <250V 类型。 先进的硅技术提供更小的芯片尺寸,其整合到多种工业标准和耐热增强型封装中。
Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
通道数 1
漏源极电阻 23 mΩ
耗散功率 1.7 W
阈值电压 0.9 V
漏源击穿电压 24 V
上升时间 12 ns
输入电容Ciss 1140pF @12VVds
额定功率Max 500 mW
下降时间 16 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1.7 W
安装方式 Surface Mount
引脚数 4

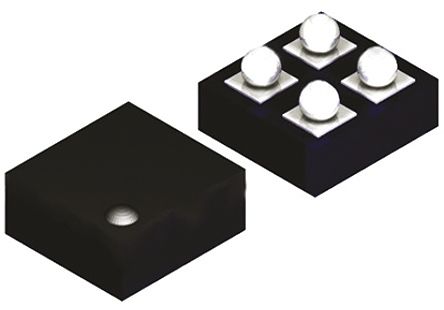

封装 WLCSP-4
长度 1.6 mm
宽度 1.4 mm
高度 0.15 mm
封装 WLCSP-4
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
