FDU6N25

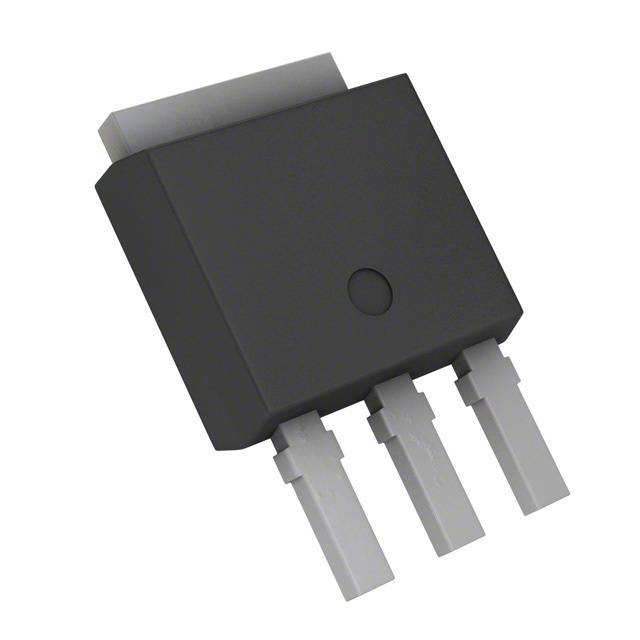

FDU6N25图片1
FDU6N25图片2
FDU6N25图片3
FDU6N25图片4
FDU6N25图片5
FDU6N25图片6
FDU6N25图片7
FDU6N25中文资料参数规格
技术参数

通道数 1

漏源极电阻 1.1 Ω

极性 N-CH

耗散功率 50 W

阈值电压 5 V

漏源极电压Vds 250 V

漏源击穿电压 250 V

连续漏极电流Ids 4.4A

上升时间 25 ns

输入电容Ciss 194pF @25VVds

下降时间 12 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 50W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-251-3

外形尺寸

长度 6.8 mm

宽度 2.5 mm

高度 6.3 mm

封装 TO-251-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买FDU6N25
型号: FDU6N25
制造商: Fairchild 飞兆/仙童
描述:UniFET™ N 通道 MOSFET,Fairchild Semiconductor UniFET™ MOSFET 是 Fairchild Semiconductor 的高电压 MOSFET 系列。 它平面 MOSFET 中具有最小通态电阻,还提供卓越的切换性能和较高雪崩能量强度。 此外,内部栅极-源极 ESD 二极管让 UniFET-II™ MOSFET 可以耐受超过 2000V HBM 浪涌应力。 UniFET™ MOSFET 适用于开关电源转换器应用,如功率因数校正 PFC、平板显示屏 FPD 电视电源、ATX(先进技术扩展)和电子灯镇流器。 ### MOSFET 晶体管,Fairchild Semiconductor Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
