QFET® P 通道 MOSFET，Fairchild SemiconductorFairchild Semiconductor 的新型 QFET® 平面 MOSFET 使用先进的专利技术为广泛的应用提供最佳的工作性能，包括电源、PFC（功率因数校正）、直流－直流转换器、等离子显示面板 PDP、照明镇流器和运动控制。 它们通过降低导通电阻 RDSon 来减少通态损耗，并通过降低栅极电荷 Qg 和输出电容 Coss 来减少切换损耗。 通过使用先进的 QFET® 工艺技术，Fairchild 可提供比竞争平面 MOSFET 设备更高的品质因素 FOM。### MOSFET 晶体管，Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。
The is a -60V P-channel QFET® enhancement mode Power MOSFET is produced using Semiconductor"s proprietary planar stripe and DMOS technology. This advanced MOSFET technology has been especially tailored to reduce on-state resistance and to provide superior switching performance and high avalanche energy strength. This product is general usage and suitable for many different applications.
- .
- Low gate charge
- .
- 100% Avalanche tested
- .
- Improved system reliability in PFC and soft switching topologies
- .
- Switching loss improvements
- .
- Lower conduction loss
- .
- 175°C Maximum junction temperature rating
额定电压DC -60.0 V
额定电流 -7.00 A
额定功率 45 W
针脚数 3
漏源极电阻 410 mΩ
极性 P-Channel
耗散功率 45 W
漏源极电压Vds 60 V
栅源击穿电压 ±25.0 V
连续漏极电流Ids 7.00 A
上升时间 50 ns
输入电容Ciss 295pF @25VVds
额定功率Max 45 W
下降时间 25 ns
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 45W Tc
安装方式 Through Hole
引脚数 3

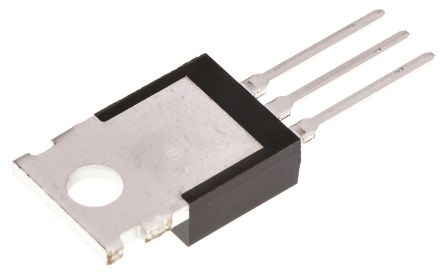

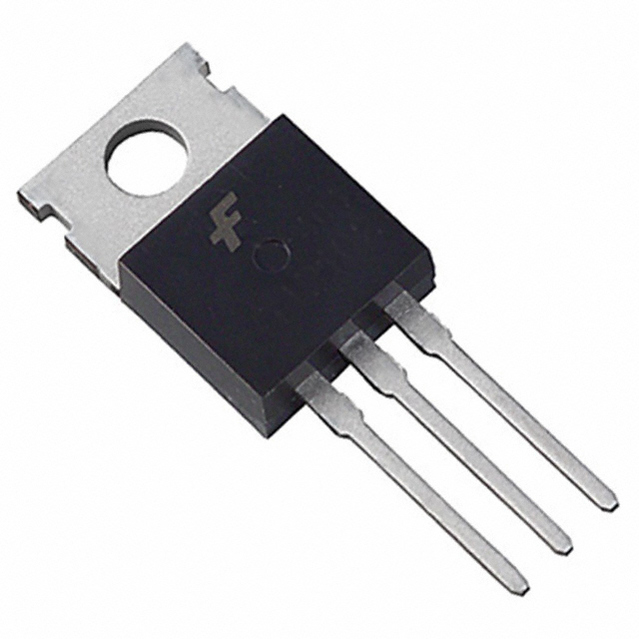

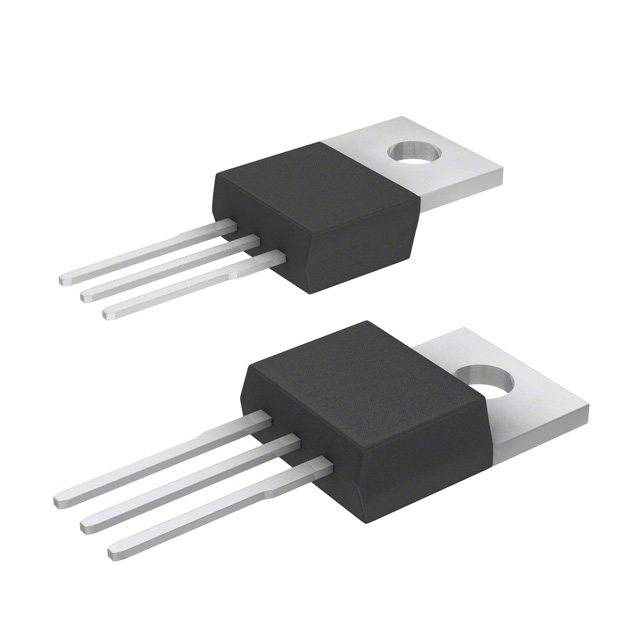

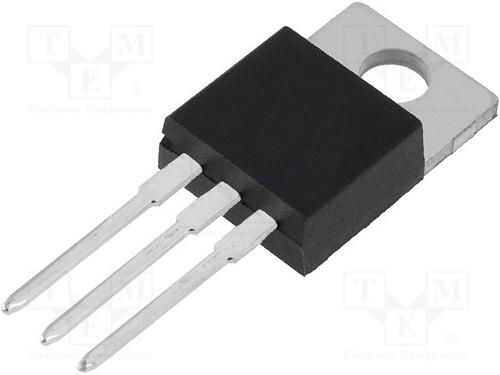

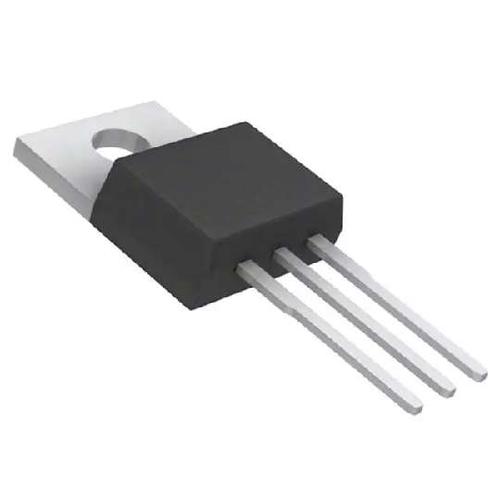

封装 TO-220-3
长度 10.1 mm
宽度 4.7 mm
高度 9.4 mm
封装 TO-220-3
工作温度 -55℃ ~ 175℃
产品生命周期 Active
包装方式 Tube
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
