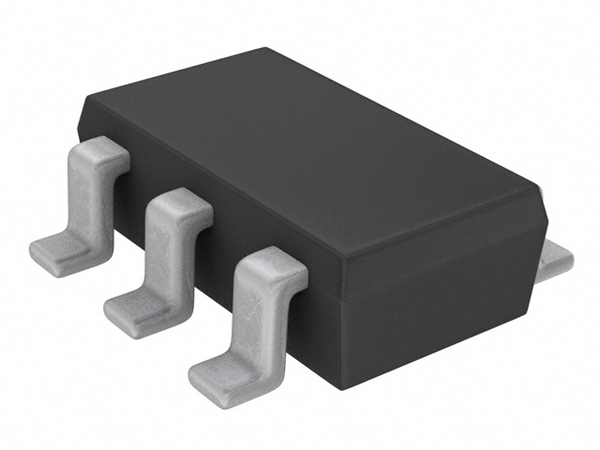

FDC6318P图片1

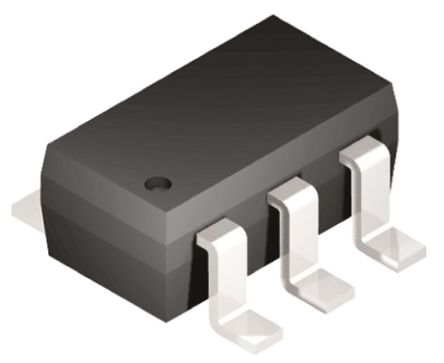

FDC6318P图片2

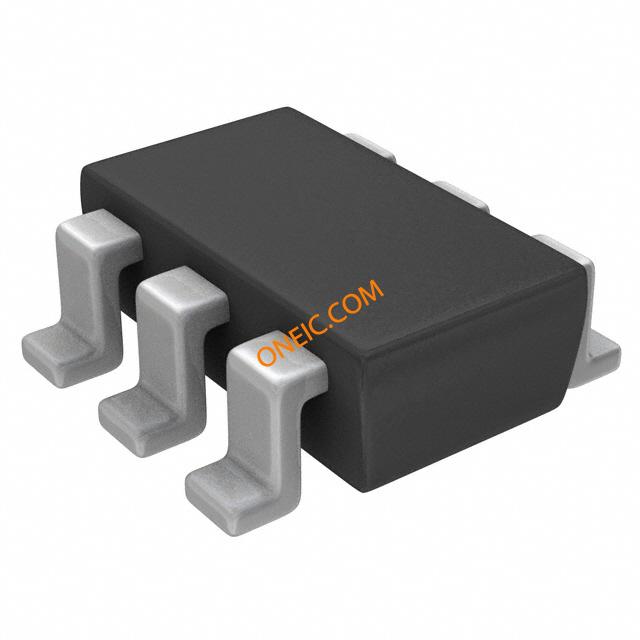

FDC6318P图片3
FDC6318P图片4
FDC6318P图片5
FDC6318P图片6
FDC6318P图片7
FDC6318P图片8
FDC6318P图片9
FDC6318P图片10
FDC6318P图片11
FDC6318P图片12
FDC6318P图片13
FDC6318P概述

FAIRCHILD SEMICONDUCTOR  FDC6318P  双路场效应管, MOSFET, 双P沟道, 2.5 A, -12 V, 90 mohm, -4.5 V, 700 mV

The is a dual P-channel MOSFET produced using advanced PowerTrench® process. It has been especially tailored to minimize ON-state resistance and yet maintain low gate charge for superior switching performance.

.
High performance Trench technology for extremely low RDS ON
.
Small footprint
.
Low profile
.
±8V Gate to source voltage
.
-2.5A Continuous drain/output current
.
-7A Pulsed drain/output current
FDC6318P中文资料参数规格
技术参数

额定电压DC -12.0 V

额定电流 -2.50 A

针脚数 6

漏源极电阻 90 mΩ

极性 P-Channel, Dual P-Channel

耗散功率 960 mW

阈值电压 700 mV

输入电容 455 pF

栅电荷 5.40 nC

漏源极电压Vds 12 V

连续漏极电流Ids -2.50 A

上升时间 14 ns

输入电容Ciss 455pF @6VVds

额定功率Max 700 mW

下降时间 17 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 0.96 W

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOT-23-6

外形尺寸

长度 3 mm

宽度 1.7 mm

高度 1 mm

封装 TSOT-23-6

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买FDC6318P
型号: FDC6318P
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDC6318P  双路场效应管, MOSFET, 双P沟道, 2.5 A, -12 V, 90 mohm, -4.5 V, 700 mV
