增强模式 P 通道 MOSFET, Fairchild Semiconductor增强模式场效应晶体管使用了 Fairchild 的专利高单元密度的 DMOS 技术进行生产。 这种密度非常高的工艺设计用于尽量减小通态电阻,提供耐用可靠的性能和快速切换。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
增强模式 P 通道 MOSFET, Semiconductor
增强模式场效应使用了 Fairchild 的专利高单元密度的 DMOS 技术进行生产。 这种密度非常高的工艺设计用于尽量减小通态电阻,提供耐用可靠的性能和快速切换。
得捷:
MOSFET P-CH 100V 6.6A DPAK-3
欧时:

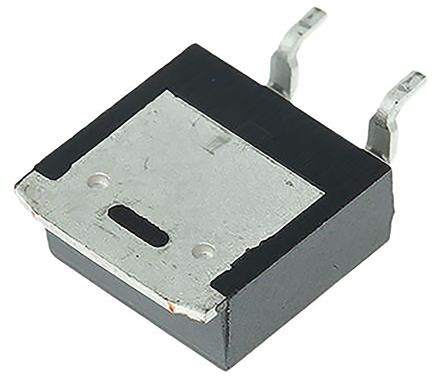

Fairchild Semiconductor Si P沟道 MOSFET FQD8P10TM_F085, 6.6 A, Vds=100 V, 3引脚 DPAK TO-252封装
艾睿:
Trans MOSFET P-CH 100V 6.6A Automotive 3-Pin2+Tab DPAK T/R
安富利:
Trans MOSFET P-CH 100V 6.6A 3-Pin2+Tab DPAK T/R
富昌:
FQD8P10TM_F085 系列 100 V 6.6 A 0.53 Ohm P 沟道 MOSFET - DPAK
Chip1Stop:
Trans MOSFET P-CH 100V 6.6A 3-Pin2+Tab DPAK T/R
Verical:
Trans MOSFET P-CH 100V 6.6A Automotive 3-Pin2+Tab DPAK T/R
Win Source:
MOSFET P-CH 100V 6.6A DPAK-3
通道数 1
极性 P-CH
耗散功率 2.5 W
漏源极电压Vds 100 V
连续漏极电流Ids 6.6A
上升时间 110 ns
输入电容Ciss 470pF @25VVds
额定功率Max 2.5 W
下降时间 35 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 2.5W Ta, 44W Tc
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
长度 6.73 mm
宽度 6.22 mm
高度 2.39 mm
封装 TO-252-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FQD8P10TM_F085 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
FQD8P10TF_NB82052 飞兆/仙童 | 类似代替 | FQD8P10TM_F085和FQD8P10TF_NB82052的区别 |
