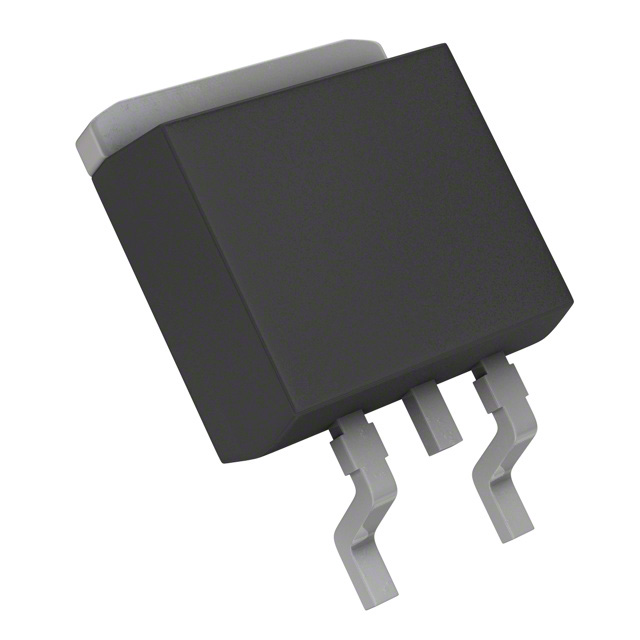

FDD6530A图片1

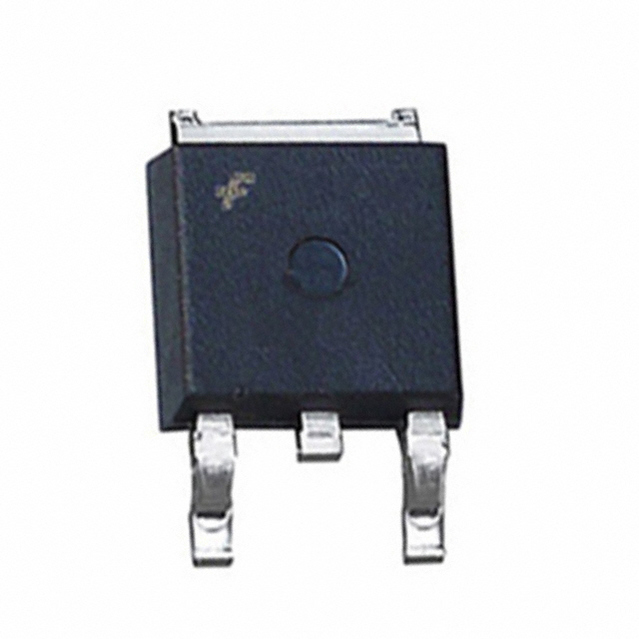

FDD6530A图片2

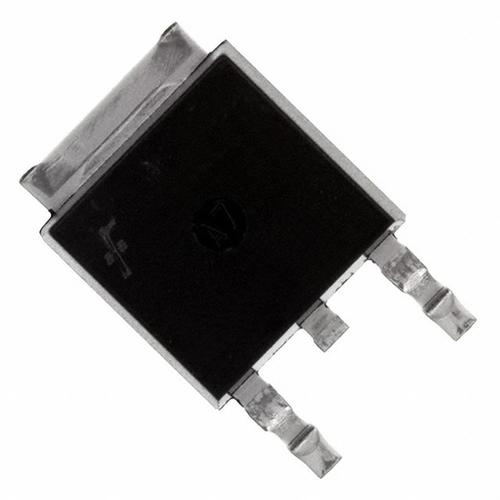

FDD6530A图片3
FDD6530A图片4
FDD6530A图片5
FDD6530A图片6
FDD6530A图片7
FDD6530A图片8
FDD6530A图片9
FDD6530A图片10
FDD6530A图片11
FDD6530A图片12
FDD6530A图片13
FDD6530A图片14
FDD6530A图片15
FDD6530A图片16
FDD6530A图片17
FDD6530A概述

PowerTrench® N 通道 MOSFET,20A 至 59.9A,Fairchild Semiconductor### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。

N-Channel 20 V 21A Ta 3.3W Ta, 33W Tc Surface Mount TO-252AA


得捷:
MOSFET N-CH 20V 21A TO252


欧时:
### PowerTrench® N 通道 MOSFET,20A 至 59.9A,Fairchild Semiconductor### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。


艾睿:
Trans MOSFET N-CH 20V 21A 3-Pin2+Tab TO-252AA T/R


安富利:
Trans MOSFET N-CH 20V 21A 3-Pin2+Tab TO-252AA T/R


Chip1Stop:
Trans MOSFET N-CH 20V 21A 3-Pin2+Tab TO-252AA T/R


Verical:
Trans MOSFET N-CH 20V 21A 3-Pin2+Tab TO-252AA T/R


Win Source:
MOSFET N-CH 20V 21A D-PAK


DeviceMart:
MOSFET N-CH 20V 21A D-PAK


FDD6530A中文资料参数规格
技术参数

额定电压DC 20.0 V

额定电流 21.0 A

漏源极电阻 32.0 mΩ

极性 N-Channel

耗散功率 33 W

输入电容 710 pF

栅电荷 6.50 nC

漏源极电压Vds 20 V

漏源击穿电压 20.0 V

栅源击穿电压 ±8.00 V

连续漏极电流Ids 21.0 A

上升时间 7 ns

输入电容Ciss 710pF @10VVds

额定功率Max 1.6 W

下降时间 4 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 3.3W Ta, 33W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.39 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买FDD6530A
型号: FDD6530A
制造商: Fairchild 飞兆/仙童
描述:PowerTrench® N 通道 MOSFET,20A 至 59.9A,Fairchild Semiconductor ### MOSFET 晶体管,Fairchild Semiconductor Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
