FQPF16N15中文资料参数规格

技术参数

额定电压DC 150 V

额定电流 16.4 A

极性 N-CH

耗散功率 53 W

漏源极电压Vds 150 V

连续漏极电流Ids 11.6 A

上升时间 115 ns

输入电容Ciss 910pF @25VVds

额定功率Max 53 W

下降时间 80 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 53W Tc

封装参数

安装方式 Through Hole

引脚数 3

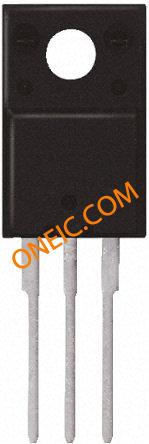

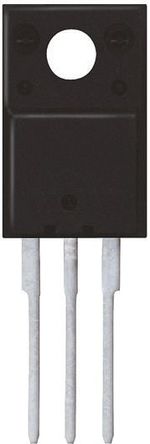

封装 TO-220-3

外形尺寸

长度 10.16 mm

宽度 4.7 mm

高度 9.19 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买FQPF16N15

型号： FQPF16N15

制造商： Fairchild 飞兆/仙童

描述：QFET® N 通道 MOSFET，11A 至 30A，Fairchild Semiconductor Fairchild Semiconductor 的新型 QFET® 平面 MOSFET 使用先进的专利技术为广泛的应用提供最佳的工作性能，包括电源、PFC（功率因数校正）、直流－直流转换器、等离子显示面板 PDP、照明镇流器和运动控制。它们通过降低导通电阻 RDSon 来减少通态损耗，并通过降低栅极电荷 Qg 和输出电容 Coss 来减少切换损耗。通过使用先进的 QFET® 工艺技术，Fairchild 可提供比竞争平面 MOSFET 设备更高的品质因素 FOM。 ### MOSFET 晶体管，Fairchild Semiconductor Fairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。

立即咨询

替代型号FQPF16N15

型号/品牌	代替类型	替代型号对比
FQPF16N15 Fairchild 飞兆/仙童	当前型号	当前型号
FQPF28N15 飞兆/仙童	类似代替	FQPF16N15和FQPF28N15的区别
2SK2882 东芝	功能相似	FQPF16N15和2SK2882的区别
2SK3155-E 瑞萨电子	功能相似	FQPF16N15和2SK3155-E的区别
