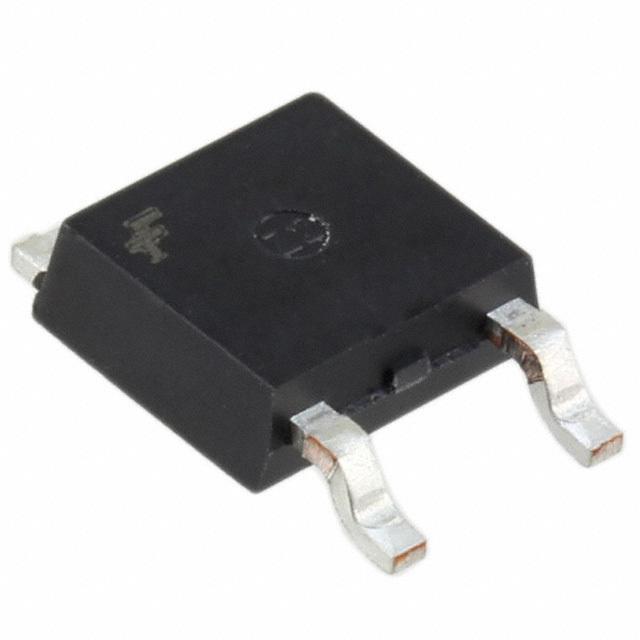

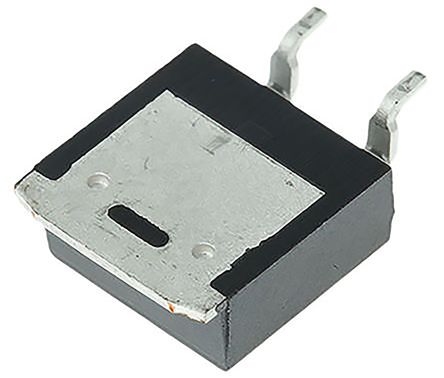

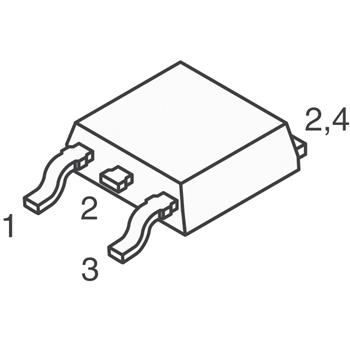

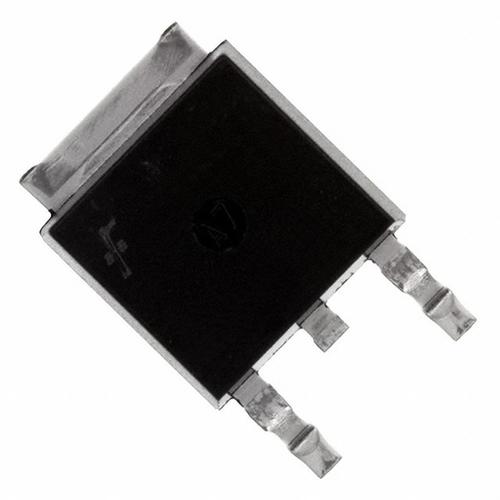

FDD3682

FDD3682图片1
FDD3682图片2
FDD3682图片3
FDD3682图片4
FDD3682图片5
FDD3682图片6
FDD3682图片7
FDD3682图片8
FDD3682图片9
FDD3682图片10
FDD3682图片11
FDD3682图片12
FDD3682图片13
FDD3682图片14
FDD3682图片15
FDD3682图片16
FDD3682图片17
FDD3682图片18
FDD3682图片19
FDD3682图片20
FDD3682图片21
FDD3682图片22
FDD3682图片23
FDD3682图片24
FDD3682概述

FAIRCHILD SEMICONDUCTOR  FDD3682  晶体管, MOSFET, N沟道, 32 A, 100 V, 0.032 ohm, 10 V, 4 V

汽车 N 通道 MOSFET, Semiconductor

Fairchild Semiconductor 提供的解决方案可解决汽车市场的复杂难题,具有严谨的质量控制、安全和可靠性标准。


欧时:
### 汽车 N 通道 MOSFET,Fairchild SemiconductorFairchild Semiconductor 提供的解决方案可解决汽车市场的复杂难题,具有严谨的质量控制、安全和可靠性标准。


贸泽:
MOSFET N-Channel PwrTrench


艾睿:
Trans MOSFET N-CH 100V 5.5A 3-Pin2+Tab DPAK T/R


富昌:
FDD3682 系列 100 V 36 mOhm N 沟道 PowerTrench Mosfet TO-252AA


Chip1Stop:
Trans MOSFET N-CH 100V 5.5A 3-Pin2+Tab TO-252AA T/R


TME:
Transistor: N-MOSFET; unipolar; 100V; 32A; 95W; TO252AA


Verical:
Trans MOSFET N-CH 100V 5.5A Automotive 3-Pin2+Tab DPAK T/R


Newark:
# FAIRCHILD SEMICONDUCTOR  FDD3682  MOSFET Transistor, N Channel, 32 A, 100 V, 0.032 ohm, 10 V, 4 V


Win Source:
MOSFET N-CH 100V 32A D-PAK


FDD3682中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 32.0 A

通道数 1

针脚数 3

漏源极电阻 0.032 Ω

极性 N-Channel

耗散功率 95 W

阈值电压 4 V

输入电容 1.25 nF

栅电荷 18.5 nC

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 32.0 A

上升时间 46 ns

输入电容Ciss 1250pF @25VVds

额定功率Max 95 W

下降时间 26 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 95 W

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.39 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买FDD3682
型号: FDD3682
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  FDD3682  晶体管, MOSFET, N沟道, 32 A, 100 V, 0.032 ohm, 10 V, 4 V
替代型号FDD3682
型号/品牌 代替类型 替代型号对比

FDD3682

Fairchild 飞兆/仙童

当前型号

当前型号

FDD3670

飞兆/仙童

类似代替

FDD3682和FDD3670的区别

FDD3672

飞兆/仙童

类似代替

FDD3682和FDD3672的区别

FDD3860

飞兆/仙童

类似代替

FDD3682和FDD3860的区别
