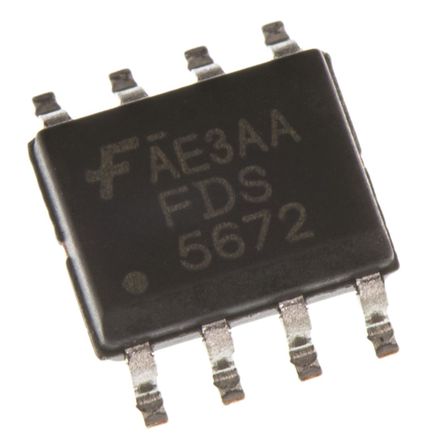

FAIRCHILD SEMICONDUCTOR FDS5672. 晶体管, N沟道
The is a N-channel MOSFET produced using Semiconductor"s PowerTrench® process. It designed specifically to improve the overall efficiency of DC-to-DC converters using either synchronous or conventional switching PWM controllers. It has been optimized for low gate charge, low RDS ON and fast switching speed.
- .
- Low gate charge
- .
- High performance Trench technology for extremely low RDS ON
- .
- High power and current handling capability
额定电压DC 60.0 V
额定电流 12.0 A
针脚数 8
漏源极电阻 0.0088 Ω
极性 N-Channel
耗散功率 2.5 W
阈值电压 4 V
输入电容 2.20 nF
栅电荷 34.0 nC
漏源极电压Vds 60 V
漏源击穿电压 60.0 V
栅源击穿电压 ±20.0 V
连续漏极电流Ids 12.0 mA
上升时间 20 ns
输入电容Ciss 2200pF @25VVds
额定功率Max 2.5 W
下降时间 14 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 2.5 W
安装方式 Surface Mount
引脚数 8

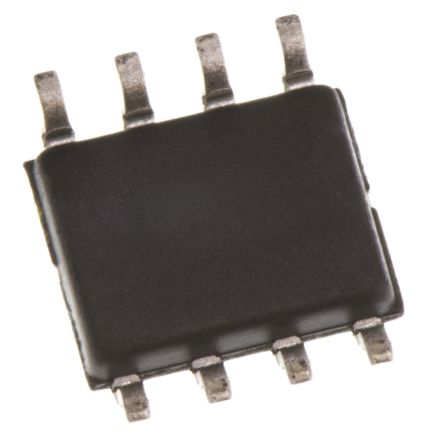

封装 SOIC-8
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FDS5672 Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
STS7NF60L 意法半导体 | 功能相似 | FDS5672和STS7NF60L的区别 |
FDS5670 安森美 | 功能相似 | FDS5672和FDS5670的区别 |
