FDPF55N06中文资料参数规格

技术参数

漏源极电阻 22.0 mΩ

极性 N-Channel

耗散功率 48 W

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

连续漏极电流Ids 55.0 A

输入电容Ciss 1510pF @25VVds

额定功率Max 48 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 48W Tc

封装参数

安装方式 Through Hole

引脚数 3

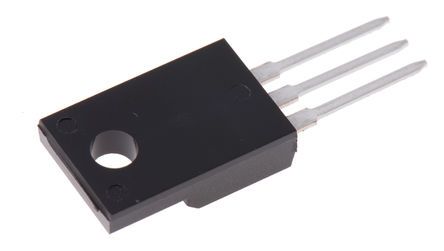

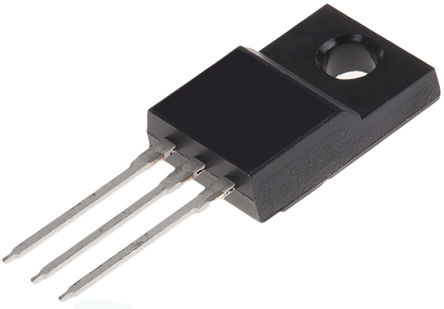

封装 TO-220-3

外形尺寸

长度 10.36 mm

宽度 4.9 mm

高度 16.07 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买FDPF55N06

型号： FDPF55N06

制造商： Fairchild 飞兆/仙童

描述：UniFET™ N 通道 MOSFET，Fairchild Semiconductor UniFET™ MOSFET 是 Fairchild Semiconductor 的高电压 MOSFET 系列。它平面 MOSFET 中具有最小通态电阻，还提供卓越的切换性能和较高雪崩能量强度。此外，内部栅极-源极 ESD 二极管让 UniFET-II™ MOSFET 可以耐受超过 2000V HBM 浪涌应力。 UniFET™ MOSFET 适用于开关电源转换器应用，如功率因数校正 PFC、平板显示屏 FPD 电视电源、ATX（先进技术扩展）和电子灯镇流器。 ### MOSFET 晶体管，Fairchild Semiconductor Fairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。

立即咨询

替代型号FDPF55N06

型号/品牌	代替类型	替代型号对比
FDPF55N06 Fairchild 飞兆/仙童	当前型号	当前型号
STP55NF06 意法半导体	功能相似	FDPF55N06和STP55NF06的区别
STP80NF10 意法半导体	功能相似	FDPF55N06和STP80NF10的区别
STW12NK90Z 意法半导体	功能相似	FDPF55N06和STW12NK90Z的区别
