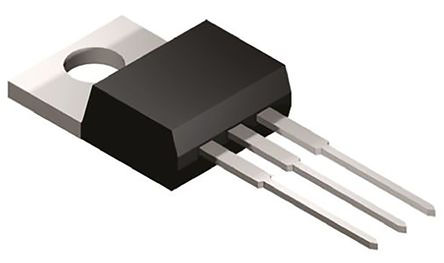

FDP52N20图片1

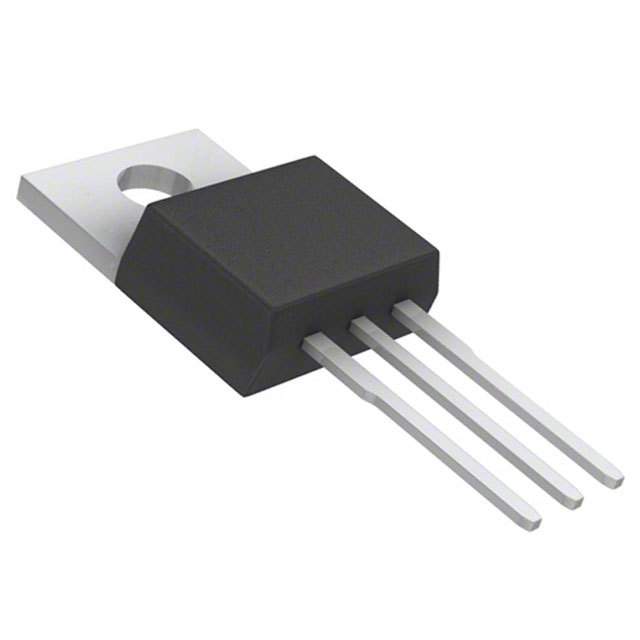

FDP52N20图片2
FDP52N20图片3
FDP52N20图片4
FDP52N20图片5
FDP52N20图片6
FDP52N20图片7
FDP52N20图片8
FDP52N20图片9
FDP52N20图片10
FDP52N20图片11
FDP52N20图片12
FDP52N20图片13
FDP52N20图片14
FDP52N20图片15
FDP52N20图片16
FDP52N20图片17
FDP52N20图片18
FDP52N20概述

FAIRCHILD SEMICONDUCTOR  FDP52N20  晶体管, MOSFET, N沟道, 52 A, 200 V, 41 mohm, 10 V, 5 V

UniFET™ N 通道 MOSFET, Semiconductor

UniFET™ MOSFET 是 Fairchild Semiconductor 的高电压 MOSFET 系列。 它平面 MOSFET 中具有最小通态电阻,还提供卓越的切换性能和较高雪崩能量强度。 此外,内部栅极-源极 ESD 二极管让 UniFET-II™ MOSFET 可以耐受超过 2000V HBM 浪涌应力。

UniFET™ MOSFET 适用于开关电源转换器应用,如功率因数校正 PFC、平板显示屏 FPD 电视电源、ATX(先进技术扩展)和电子灯镇流器。

### MOSFET ,Fairchild Semiconductor

Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 <250V 类型。 先进的硅技术提供更小的芯片尺寸,其整合到多种工业标准和耐热增强型封装中。

Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。

FDP52N20中文资料参数规格
技术参数

额定电压DC 200 V

额定电流 52.0 A

通道数 1

针脚数 3

漏源极电阻 41 mΩ

极性 N-Channel

耗散功率 357 W

阈值电压 5 V

输入电容 2.90 nF

栅电荷 63.0 nC

漏源极电压Vds 200 V

漏源击穿电压 200 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 52.0 A

上升时间 175 ns

输入电容Ciss 2900pF @25VVds

额定功率Max 357 W

下降时间 29 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 357W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.1 mm

宽度 4.7 mm

高度 9.4 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册
