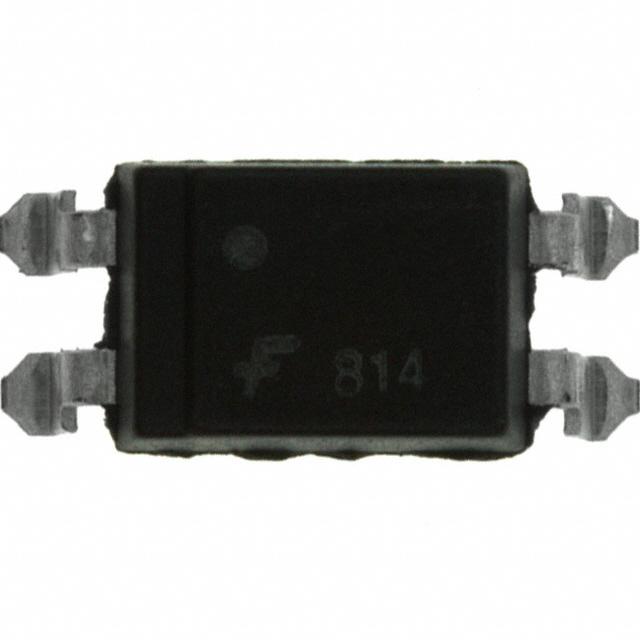

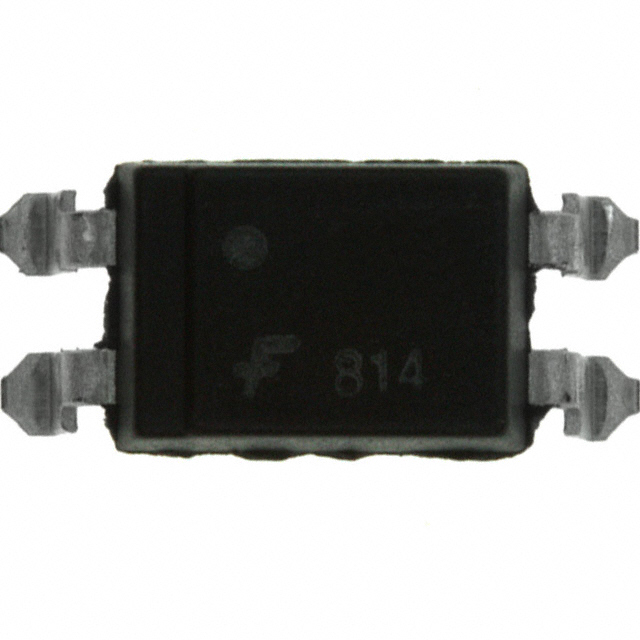

FAIRCHILD SEMICONDUCTOR FOD814SD 光电耦合器, 晶体管输出, 1通道, 表面安装DIP, 4 引脚, 50 mA, 5 kV, 20 %
The is a 1-channel 4-pin surface-mount high operating temperature Phototransistor Optocoupler consists of two gallium arsenide infrared emitting diodes, connected in inverse parallel, driving a silicon phototransistor output. It is suitable for AC line monitor and telephone line interface.
- .
- AC input response
- .
- Applicable to Pb-free IR reflow soldering
- .
- Minimum BVCEO of 70V guaranteed
- .
- ±50mA Continuous forward current
- .
- -55 to +105°C Operating temperature range
上升/下降时间 4µs, 3µs
输入电压DC 1.20 V
输出电压 70.0 V
电路数 1
通道数 1
针脚数 4
正向电压 1.2 V
输入电流 50.0 mA
耗散功率 200 mW
上升时间 4 µs
隔离电压 5000 Vrms
正向电流 50 mA
输出电压Max 70 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
下降时间Max 18 µs
上升时间Max 18 µs
工作温度Max 105 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
安装方式 Surface Mount
引脚数 4
封装 DIP-4
长度 5.1 mm
宽度 7 mm
高度 4 mm
封装 DIP-4
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FOD814SD Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SFH6206-3T 威世 | 功能相似 | FOD814SD和SFH6206-3T的区别 |
SFH6286-2T 威世 | 功能相似 | FOD814SD和SFH6286-2T的区别 |
SFH6206-2T 威世 | 功能相似 | FOD814SD和SFH6206-2T的区别 |
