FOD852概述

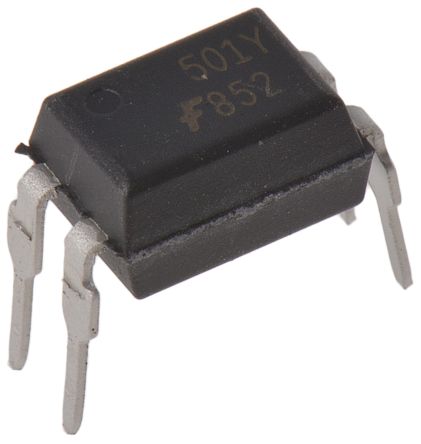

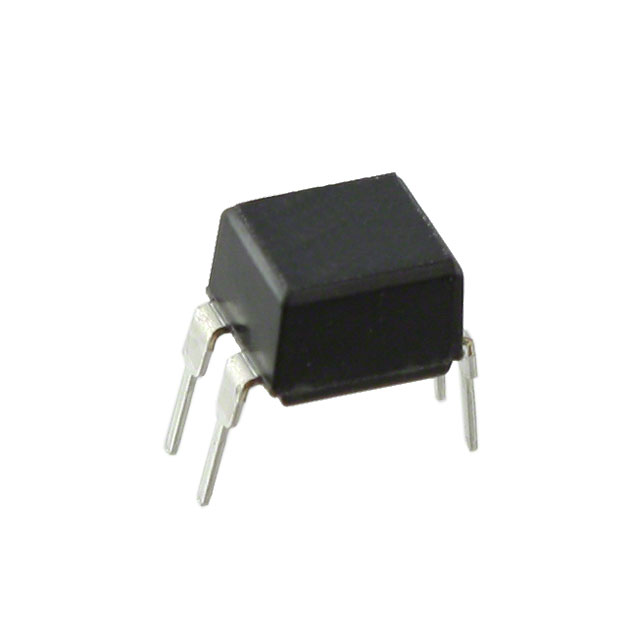

FAIRCHILD SEMICONDUCTOR FOD852 光电耦合器, 达林顿输出
The is a Photodarlington Output Optocoupler consists of gallium arsenide infrared emitting diode driving a silicon photodarlington output with integral base-emitter resistor.
- .
- Applicable to IR reflow soldering
- .
- 1000% Minimum high current transfer ratio
- .
- High input-output isolation voltage of 5000Vrms
- .
- High operating temperature of 100°C
FOD852中文资料参数规格
技术参数
上升/下降时间 100µs, 20µs
输入电压DC 1.20 V
输出电压 300 V
电路数 1
通道数 1
针脚数 4
正向电压 1.2 V
输入电流 10.0 mA
耗散功率 0.15 W
上升时间 100 µs
隔离电压 5000 Vrms
击穿电压集电极-发射极 300 V
正向电流 50 mA
输出电压Max 300 V
输入电流Min 50 mA
击穿电压 6 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 100 µs
下降时间Max 100 µs
上升时间Max 300 µs
工作温度Max 100 ℃
工作温度Min -30 ℃
耗散功率Max 150 mW
封装参数
安装方式 Through Hole
引脚数 4
封装 DIP-4
外形尺寸
宽度 5.1 mm
高度 4 mm
封装 DIP-4
物理参数
工作温度 -30℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Box
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
