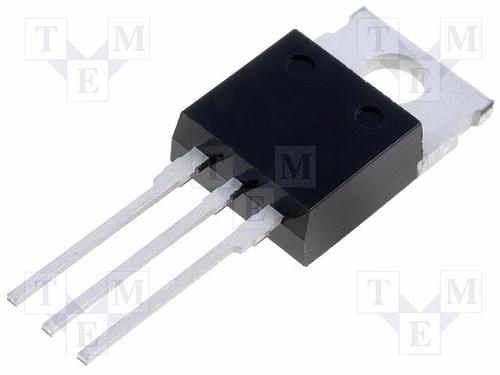

FDP3651U图片1

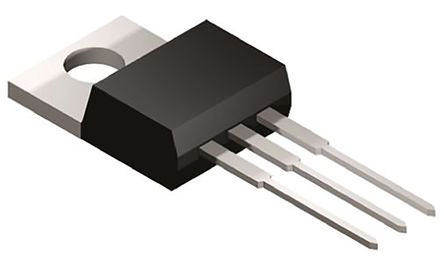

FDP3651U图片2
FDP3651U图片3
FDP3651U图片4
FDP3651U图片5
FDP3651U图片6
FDP3651U图片7
FDP3651U图片8
FDP3651U图片9
FDP3651U图片10
FDP3651U图片11
FDP3651U图片12
FDP3651U图片13
FDP3651U图片14
FDP3651U图片15
FDP3651U图片16
FDP3651U图片17
FDP3651U图片18
FDP3651U图片19
FDP3651U概述

FAIRCHILD SEMICONDUCTOR  FDP3651U  晶体管, MOSFET, N沟道, 80 A, 100 V, 18 mohm, 10 V, 4.5 V

PowerTrench® N 通道 MOSFET,超过 60A, Semiconductor

### MOSFET ,Fairchild Semiconductor

Fairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 <250V 类型。 先进的硅技术提供更小的芯片尺寸,其整合到多种工业标准和耐热增强型封装中。

Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。

FDP3651U中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 80.0 A

额定功率 255 W

通道数 1

针脚数 3

漏源极电阻 18 mΩ

极性 N-Channel

耗散功率 255 W

阈值电压 4.5 V

输入电容 5.52 nF

栅电荷 69.0 nC

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 80.0 A

输入电容Ciss 5522pF @25VVds

额定功率Max 255 W

工作温度Max 175 ℃

工作温度Min -55 ℃

工作结温Max 175 ℃

耗散功率Max 255000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.67 mm

宽度 4.83 mm

高度 9.4 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99
