PowerTrench® P 通道 MOSFET,Fairchild SemiconductorPowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。 最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。 PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
PowerTrench® P 通道 MOSFET, Semiconductor
PowerTrench® MOSFET 是优化的电源开关,可提高系统效率和功率密度。 它们组合了小栅极电荷 Qg、小反向恢复电荷 Qrr 和软性反向恢复主体二极管,有助于快速切换交流/直流电源中的同步整流。
最新的 PowerTrench® MOSFET 采用屏蔽栅极结构,可提供电荷平衡。 利用这一先进技术,这些设备的 FOM(品质因素)显著低于之前的 FOM。
PowerTrench® MOSFET 的软性主体二极管性能可无需缓冲电路或替换更高额定电压的 MOSFET。
欧时:

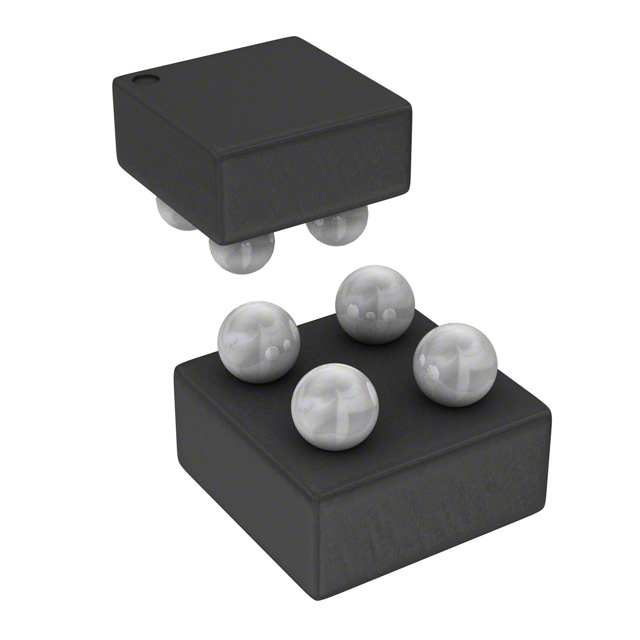

Fairchild Semiconductor P沟道 MOSFET 晶体管 FDZ375P, 3.7 A, Vds=20 V, 4引脚 WLCSP封装
得捷:
MOSFET P-CH 20V 3.7A 4WLCSP
艾睿:
Trans MOSFET P-CH 20V 3.7A 4-Pin WLCSP T/R
安富利:
Designed on Fairchild"s advanced 1.5 V PowerTrench® process with state of the art "fine pitch" Thin WLCSP packaging process, the FDZ375P minimizes both PCB space and rDSon. This advanced WLCSP MOSFET embodies a breakthrough in packaging technology which enables the device to combine excellent thermal transfer characteristics, ultra-low profile packaging, low gate charge, and low rDSon.
Chip1Stop:
Trans MOSFET P-CH 20V 3.7A 4-Pin WLCSP T/R
DeviceMart:
MOSFET P-CH 20V WLCSP 1X1
Win Source:
MOSFET P-CH 20V WLCSP 1X1
漏源极电阻 0.065 Ω
极性 P-Channel
耗散功率 1.7 W
漏源极电压Vds 20 V
连续漏极电流Ids 3.7A
输入电容Ciss 865pF @10VVds
额定功率Max 500 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1.7W Ta
安装方式 Surface Mount
引脚数 4
封装 WLCSP-4
长度 1 mm
宽度 1 mm
高度 0.4 mm
封装 WLCSP-4
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
