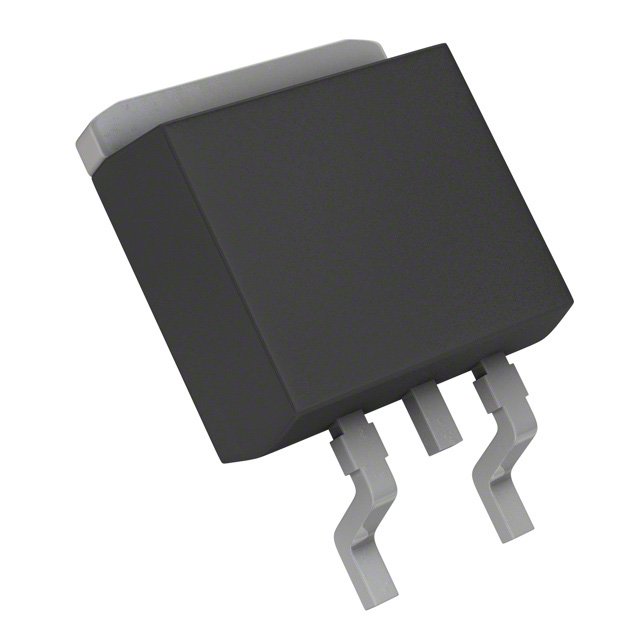

FQD3P50TM图片1

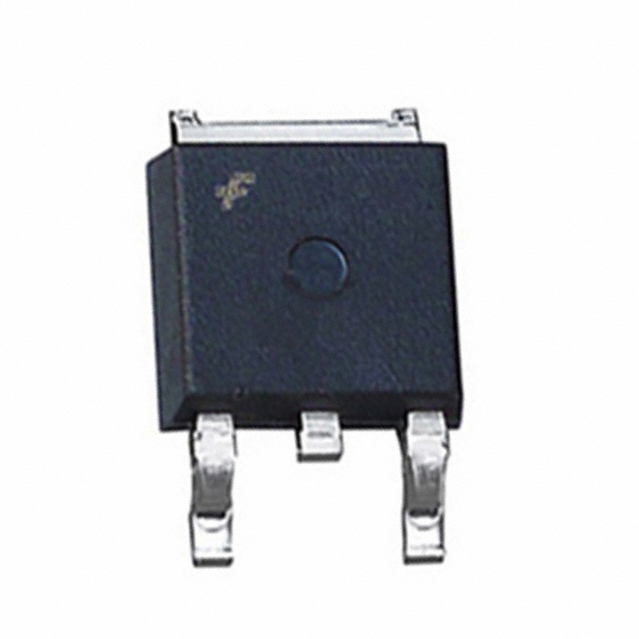

FQD3P50TM图片2
FQD3P50TM图片3
FQD3P50TM图片4
FQD3P50TM图片5
FQD3P50TM图片6
FQD3P50TM图片7
FQD3P50TM图片8
FQD3P50TM图片9
FQD3P50TM图片10
FQD3P50TM图片11
FQD3P50TM图片12
FQD3P50TM图片13
FQD3P50TM图片14
FQD3P50TM图片15
FQD3P50TM图片16
FQD3P50TM概述

FAIRCHILD SEMICONDUCTOR  FQD3P50TM  晶体管, MOSFET, P沟道, -2.1 A, -500 V, 3.9 ohm, -10 V, -5 V 新

General Description

These P-Channel enhancement mode power field effect transistors are produced using ’s proprietary, planar stripe, DMOS technology.

This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode. These devices are well suited for electronic lamp ballast based on complimentary half bridge.

Features

• -2.1A, -500V, RDSon = 4.9Ω @VGS = -10 V

• Low gate charge typical 18 nC

• Low Crss typical 9.5 pF

• Fast switching

• 100% avalanche tested

• Improved dv/dt capability

• RoHS Compliant

FQD3P50TM中文资料参数规格
技术参数

额定电压DC -500 V

额定电流 -2.10 A

针脚数 3

漏源极电阻 3.9 Ω

极性 P-Channel

耗散功率 2.5 W

漏源极电压Vds 500 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 2.10 A

上升时间 56 ns

输入电容Ciss 660pF @25VVds

额定功率Max 2.5 W

下降时间 45 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2.5W Ta, 50W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.39 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

FQD3P50TM引脚图与封装图
FQD3P50TM引脚图
FQD3P50TM封装焊盘图
