SuperFET® 和 SuperFET® II N 通道 MOSFET,Fairchild SemiconductorFairchild 使用超级结技术增加了 SuperFET® II 高电压功率 MOSFET 系列。 它提供最佳坚固主体二极管性能,适用于要求高功率密度、系统效率和可靠性的交流-直流开关模式电源 SMPS 应用,如服务器、电信、计算、工业电源、UPS/ESS、太阳能逆变器和照明应用。 利用先进的电荷平衡技术,设计人员可实现更高效经济的高性能解决方案,可占用更少板空间并提高可靠性。### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
Description
SuperFETTM is, Farichild’s proprietary, new generation ofhigh voltage MOSFET f amily that is utilizing an advanced charge balance mechanism for outstanding low on-resistance and lower gate charge performance.
This advanced technology has been tailored to minimize conduction loss, provide superior switching performance,and withstand extreme dv/ dt rate and higher avalanche energy. Consequently, SuperFET is very suitable for various AC/DC power conversion in switching mode operation for system miniaturization and higher efficiency .
Features
• 650V @ TJ =150°C
• Typ.Rdson =0.15:
• Fast RecoveryType trr =160ns
• Ultra low gate charge typ.Qg=75nC
• Low effective output capacitance typ.Coss.eff =165pF
• 100% avalanche tested
额定电压DC 600 V
额定电流 20.0 A
漏源极电阻 0.15 Ω
极性 N-Channel
耗散功率 208 W
阈值电压 5 V
输入电容 3.08 nF
栅电荷 98.0 nC
漏源极电压Vds 600 V
漏源击穿电压 600 V
栅源击穿电压 ±30.0 V
连续漏极电流Ids 20.0 A
上升时间 140 ns
输入电容Ciss 3080pF @25VVds
额定功率Max 208 W
下降时间 65 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 208W Tc
安装方式 Surface Mount
引脚数 3

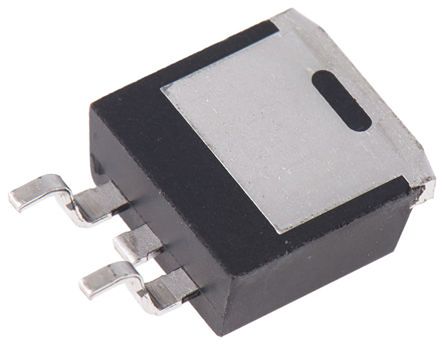

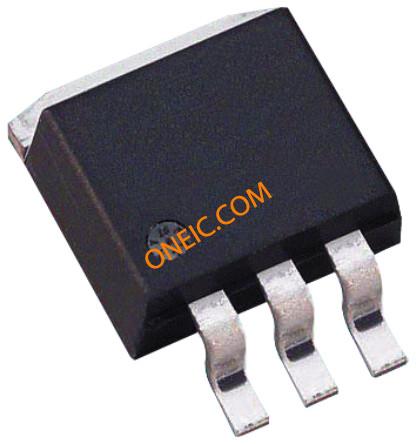

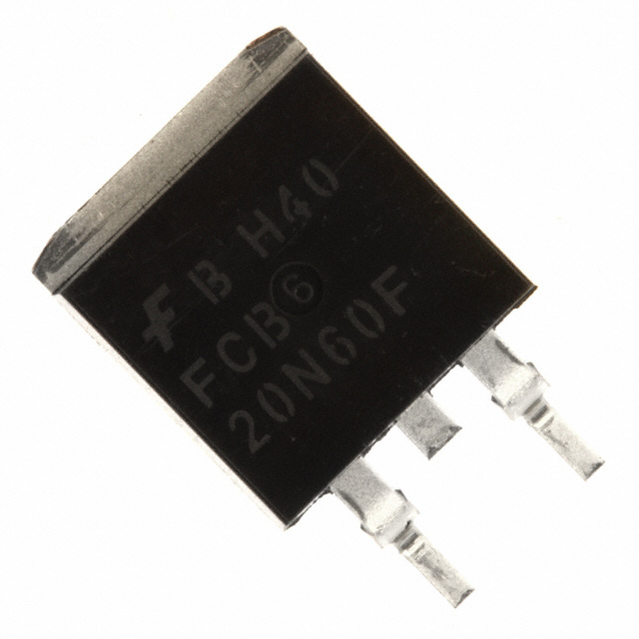

封装 TO-263-3
长度 10.67 mm
宽度 9.65 mm
高度 4.83 mm
封装 TO-263-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FCB20N60FTM Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
STB23NM60ND 意法半导体 | 功能相似 | FCB20N60FTM和STB23NM60ND的区别 |
FCB20N60TM 安森美 | 功能相似 | FCB20N60FTM和FCB20N60TM的区别 |
STB20NM60T4 意法半导体 | 功能相似 | FCB20N60FTM和STB20NM60T4的区别 |
