SuperFET® 和 SuperFET® II N 通道 MOSFET，Fairchild SemiconductorFairchild 使用超级结技术增加了 SuperFET® II 高电压功率 MOSFET 系列。 它提供最佳坚固主体二极管性能，适用于要求高功率密度、系统效率和可靠性的交流-直流开关模式电源 SMPS 应用，如服务器、电信、计算、工业电源、UPS/ESS、太阳能逆变器和照明应用。 利用先进的电荷平衡技术，设计人员可实现更高效经济的高性能解决方案，可占用更少板空间并提高可靠性。### MOSFET 晶体管，Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。
SuperFET® 和 SuperFET® II N 通道 MOSFET， Semiconductor
Fairchild 使用超级结技术增加了 SuperFET® II 高电压功率 MOSFET 系列。 它提供最佳坚固主体二极管性能，适用于要求高功率密度、系统效率和可靠性的交流-直流开关模式电源 SMPS 应用，如服务器、电信、计算、工业电源、UPS/ESS、太阳能逆变器和照明应用。
利用先进的电荷平衡技术，设计人员可实现更高效经济的高性能解决方案，可占用更少板空间并提高可靠性。
### MOSFET ，Fairchild Semiconductor
Fairchild 提供大量 MOSFET 设备组合，包括高电压 >250V 低电压 <250V 类型。 先进的硅技术提供更小的芯片尺寸，其整合到多种工业标准和耐热增强型封装中。
Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。
极性 N-CH
耗散功率 357W Tc
漏源极电压Vds 650 V
连续漏极电流Ids 35A
上升时间 21 ns
输入电容Ciss 4895pF @100VVds
下降时间 5.7 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 357W Tc
安装方式 Through Hole
引脚数 3

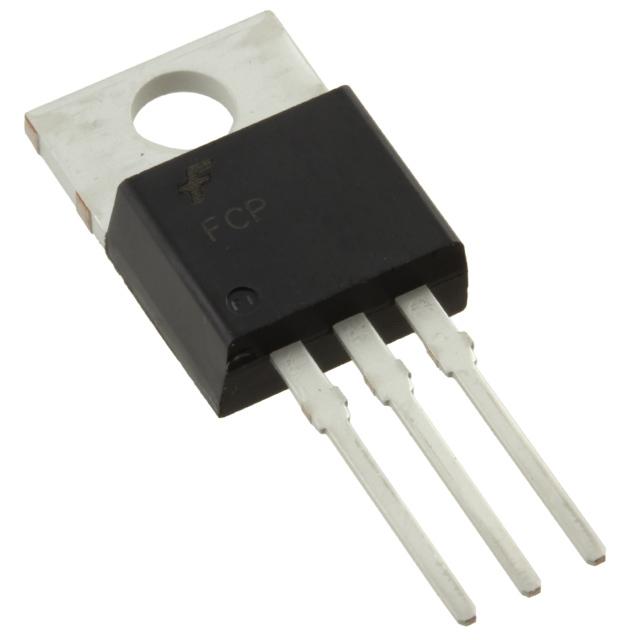

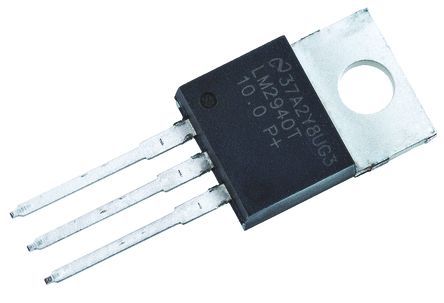

封装 TO-220-3
长度 10.67 mm
宽度 4.7 mm
高度 16.3 mm
封装 TO-220-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
RoHS标准 RoHS Compliant
含铅标准 Lead Free
